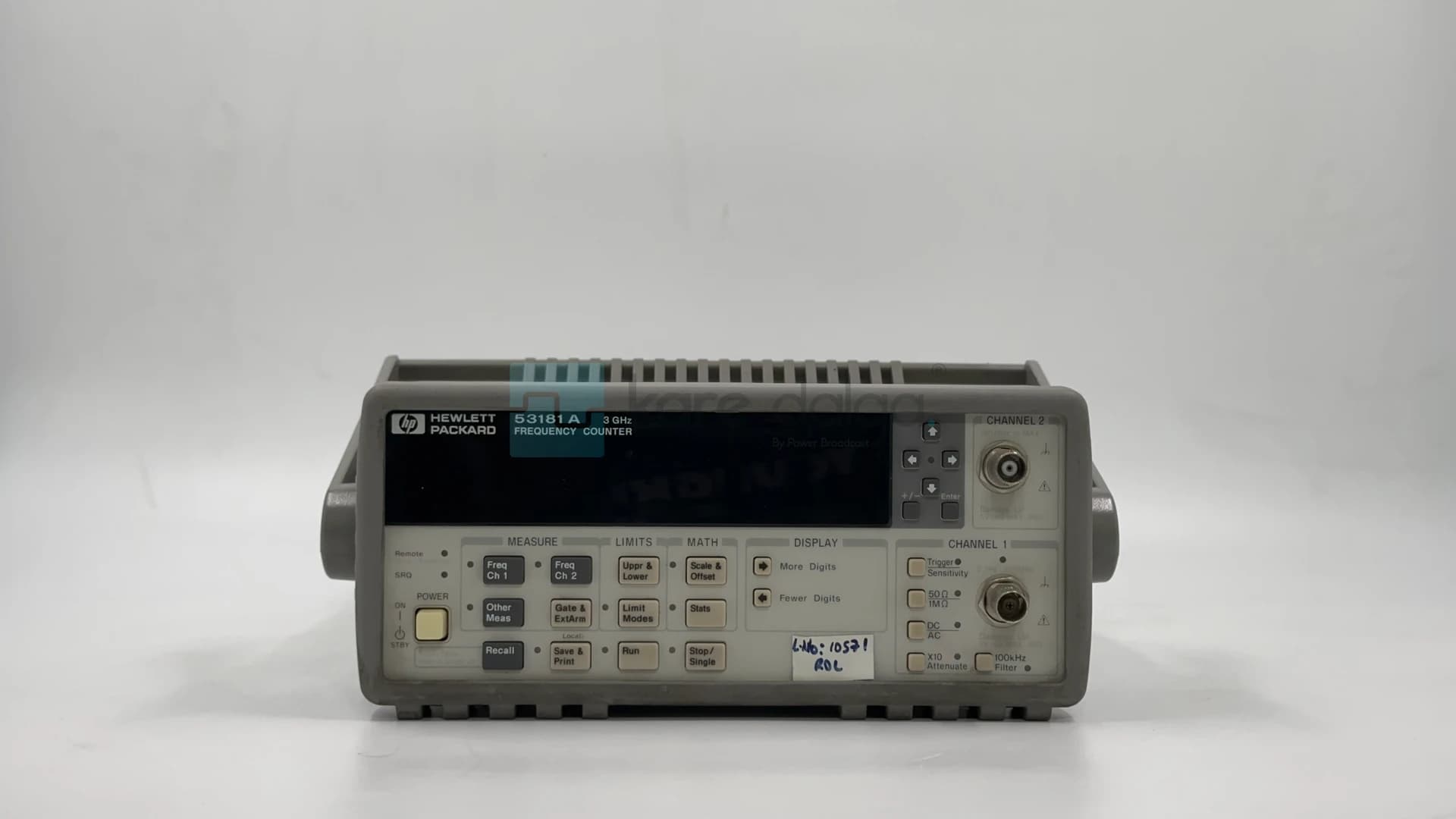

Hewlett-Packard HP 53181A 3-GHz-Frequenzzähler

Technische Daten des Hewlett-Packard HP 53181A 3-GHz-Frequenzzählers

• Maximaler Frequenzbereich: Standardmäßig 225 MHz über Kanal 1; mit dem im abgebildeten Gerät vorhandenen optionalen Kanal 2 werden Frequenzmessungen bis 3 GHz unterstützt.

• Frequenzauflösung: Hochauflösende digitale Anzeige mit 10 Stellen pro Sekunde (10-digit).

• Messfunktionen: Präzise Messung von Frequenz, Periode (period) und Spitzenspannung (peak voltage).

• Eingangskanäle: 1 standardmäßiger Basiseingang (Kanal 1) und 1 zusätzlicher optionaler HF-Eingang (Kanal 2) für hohe Frequenzen.

• Eingangsimpedanz: Für Kanal 1 zwischen 50 Ω und 1 MΩ wählbar; Kanal 2 (3 GHz) mit standardmäßiger 50-Ω-Impedanz.

• Signalaufbereitung: Über die Frontplatte steuerbarer x10-Abschwächer (Attenuator) und 100-kHz-Tiefpass-Rauschfilter.

• Mathematik und Grenzwertprüfung: Skalierung (scale & offset), statistische Analyse (Mittelwert, Standardabweichung) und obere/untere Grenzwertprüfung.

• Anzeigesteuerung: Zugewiesene Tasten „More Digits“ und „Fewer Digits“ zum Erhöhen oder Verringern der Stellenauflösung von Messergebnissen.

• Kommunikationsschnittstellen: Standardmäßige rückseitige GPIB- (IEEE-488) und RS-232-Talk-only-Anschlüsse für Automatisierung und PC-Verbindung.

• Datenübertragungsrate: Übertragung von mehr als 200 vollständig formatierten Messwerten pro Sekunde über die GPIB-Schnittstelle.
