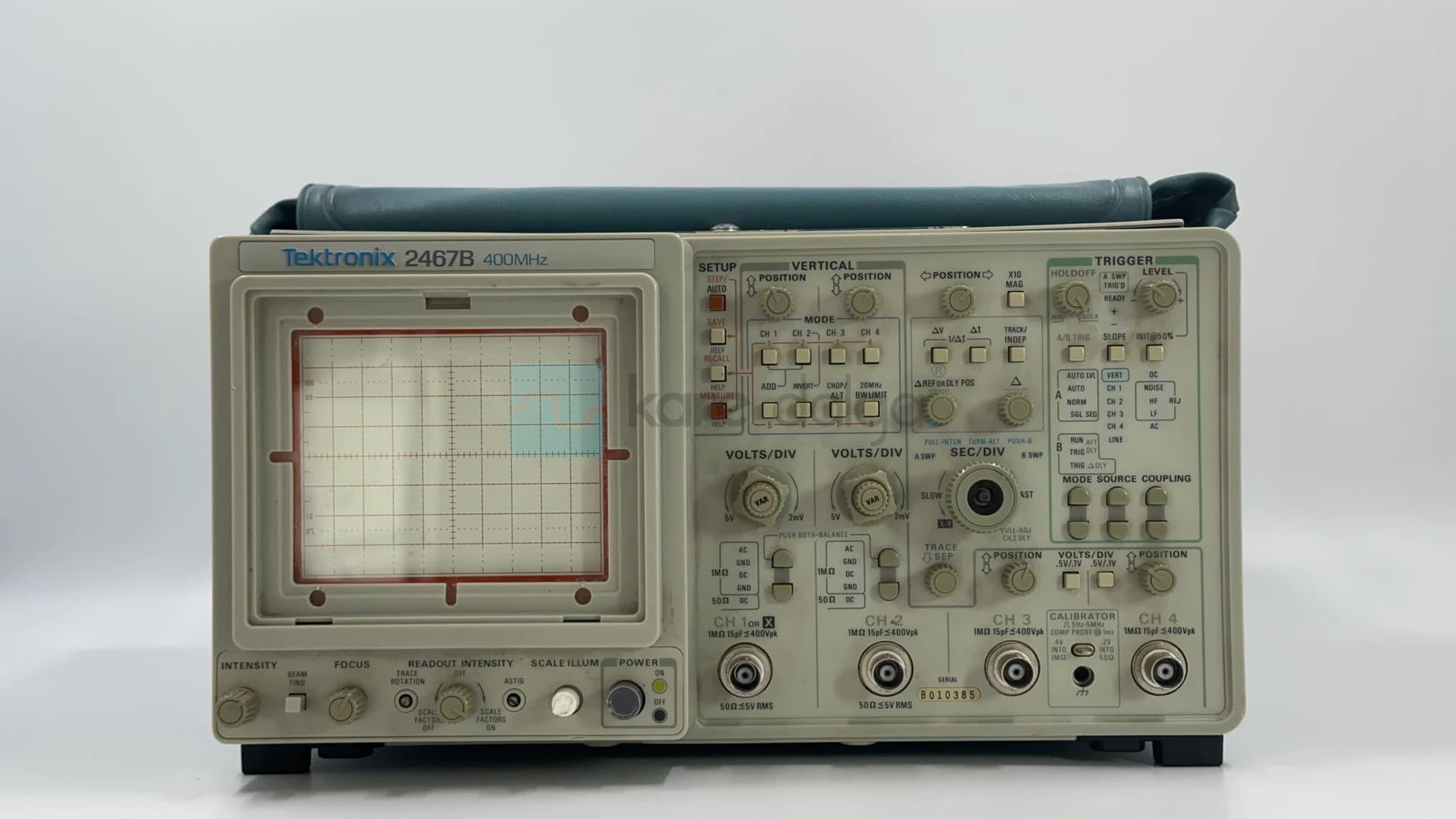

Tektronix 2467b 4 Channel 400 MHz Analog Oscilloscope

Tektronix 2467b 4 Kanal 400 Mhz Analog Osiloskop Teknik Özellikleri

• Bant Genişliği (Bandwidth): 400 MHz (Tekrarlayan veya tek seferlik sinyaller için)

• Kanal Sayısı: 4 bağımsız analog giriş kanalı

• Yükselme Süresi (Rise Time): Tüm kanallarda 875 pikosaniye (ps) / 1 nanosaniye (ns)

• Yatay Tarama Hızı (Sweep Speed): En yüksek hızda Bölme başına 500 ps (500 ps/div)

• Düşey Duyarlılık (Vertical Sensitivity): Bölme başına 2 mV ile 5 V arası (2 mV/div - 5 V/div)

• Giriş Empedansı: Seçilebilir 1 MΩ (20 pF) veya yüksek frekans uyumluluğu için korumalı 50 Ω

• Maksimum Giriş Voltajı: 400 Vrms

• Zaman Aralığı Çözünürlüğü (Time Interval Resolution): Hassas zamanlama ölçümleri için 20 ps

• Zamanlama Doğruluğu (Timing Accuracy): %1 hata payı ile yüksek hassasiyet

• Ekran Özellikleri: Mikrokanal Plakalı CRT ekran (Nadir sinyal yakalama yeteneği) ve ekran üzeri veri okuma (CRT Readout)

• Tetikleme (Triggering): 500 MHz seviyesine kadar gelişmiş "Hands Off" otomatik seviye tetikleme mekanizması

• Ölçüm Yetenekleri: Voltaj, frekans, periyot, darbe genişliği, yükselme/düşme zamanı, görev döngüsü ve faz farkı ölçümleri

• Kullanım Kolaylığı: Otomatik kurulum (Auto Setup) ve panel ayarlarını hafızaya kaydetme/geri çağırma (Save & Recall)

• Cihaz Ağırlığı: Yaklaşık 13.5 kg
