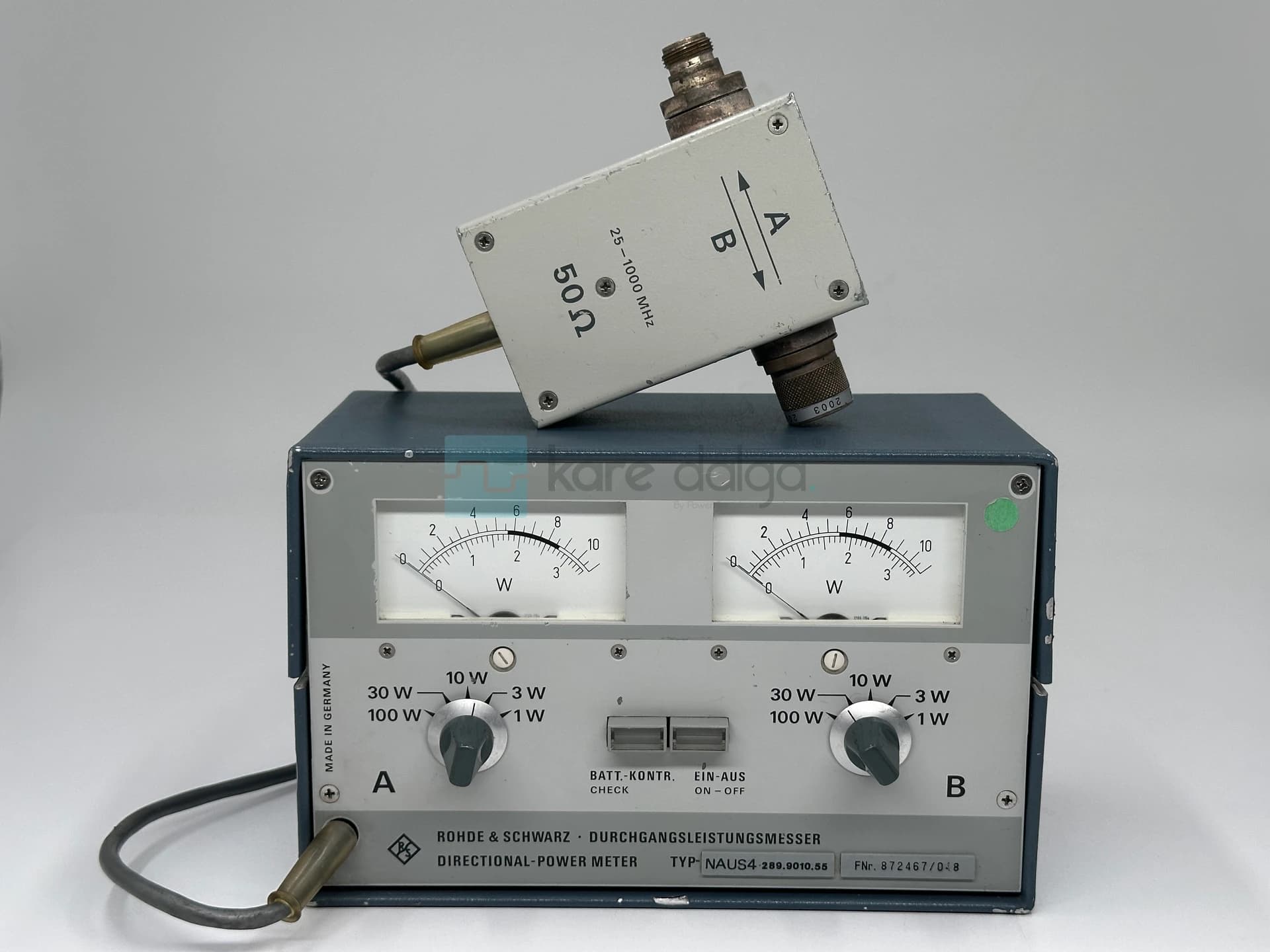

Rohde & Schwarz Naus4 Rf Wattmetre

Rohde & Schwarz NAUS4 RF Wattmetre Teknik Özellikleri

• Frekans Aralığı: Geniş bantlı sensör kafası ile 25 MHz – 1000 MHz (VHF/UHF) arasını eleman değiştirmeden kapsar.

• Ölçüm Dinamik Aralığı: En düşük seviyede 50 mW (miliwatt) ile 110 W güç değerleri arasını ölçer.

• Ölçüm Kademeleri: Bağımsız A ve B komütatör anahtarlarıyla seçilebilen 1 W, 3 W, 10 W, 30 W ve 100 W doğrusal kademelere sahiptir.

• Nominal Empedans: Standart RF hatları için 50 Ω (Ohm) değerindedir.

• Araya Girme Kaybı (Insertion Loss): Hat üzerindeki güç kaybını minimize eden Linear/Düşük geçiş kaybı yapısına sahiptir.

• Gösterge Sistemi: İleri (Forward) ve yansıyan (Reflected) güç değerlerini eş zamanlı takip eden iki adet bağımsız analog ibreli skala içerir.

• Sensör Yapısı: Ana üniteden bağımsız, 1.5 metre korumalı kabloya sahip harici, ayrılabilir yönlü güç algılama kafası bulunur.

• RF Bağlantı Konnektörleri: Ölçüm kafası üzerinde yüksek frekans kararlılığı sunan N-tipi dişi ve erkek bağlantı arayüzleri yer alır.

• Güç Kaynağı ve Enerji: Saha testlerinde taşınabilirlik sağlamak için beş adet 1.5 V (R20 / D Boy) pil ile çalışır.

• Batarya Kontrol Sistemi: Ön panelde pil ömrünü ve voltaj durumunu anlık test eden yaylı BATT. KONTR. CHECK mekanik anahtarı bulundurur.

• Kasa Yapısı: Endüstriyel kullanıma uygun, yüksek elektromanyetik korumalı (High EMI Immunity) dayanıklı metal gövdeye sahiptir.
