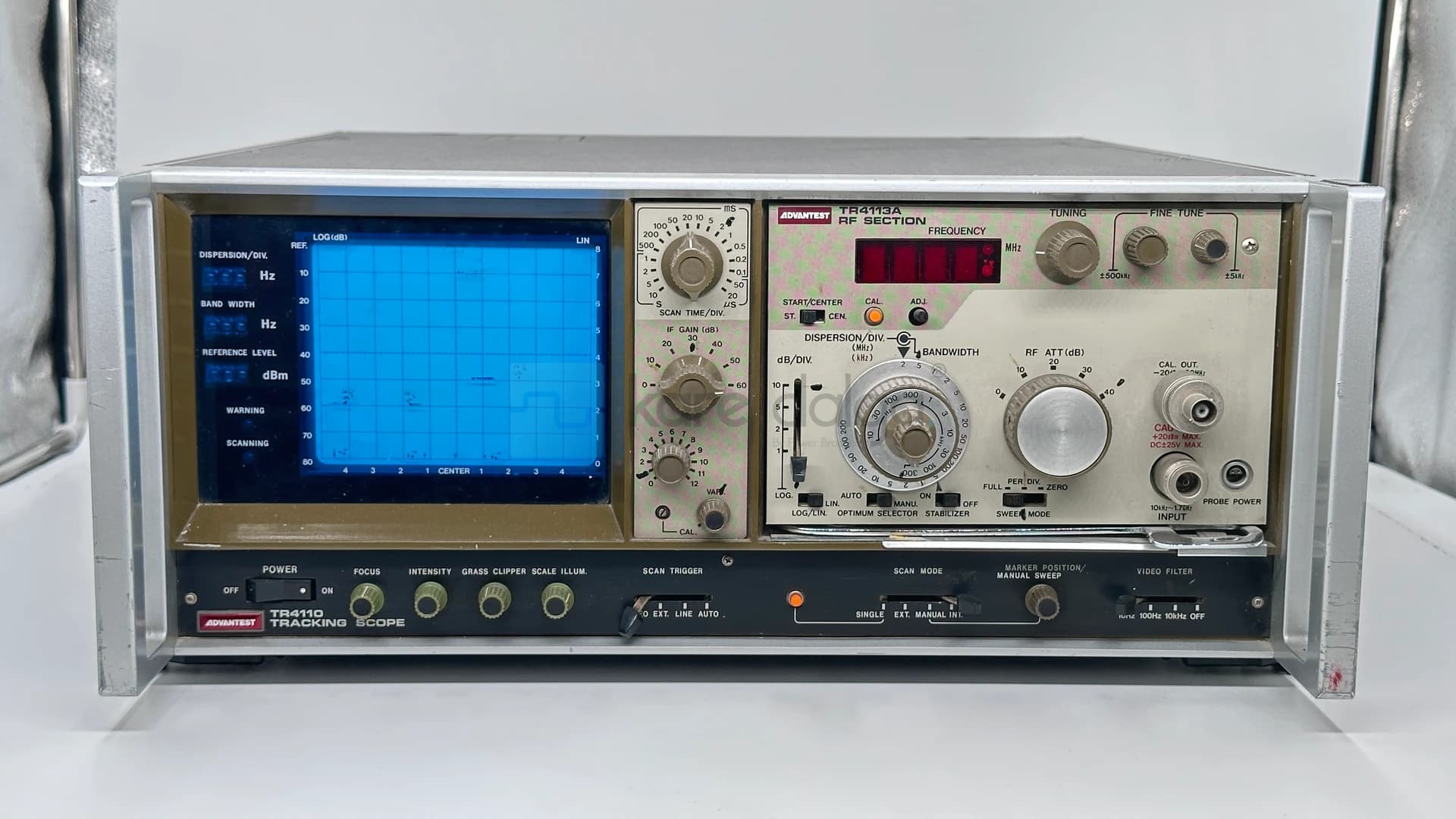

Advantest Tr4110 + Tr4113 Rf Modülü 100 Khz – 1 Ghz Spektrum Analizörü

Advantest TR4110 + TR4113 RF Modülü 100 kHz – 1 GHz Takipli Spektrum Analizörü Teknik Özellikleri

Ürüne Ait Modüller

• Advantest TR4110 Tracking Scope: CRT ekran, tarama kontrolü ve spektrum görüntüleme ünitesi.

• Advantest TR4113 RF Section: 100 kHz – 1 GHz frekans aralığında çalışan RF analiz modülü; RF girişi, attenuatör, tracking generator ve kalibrasyon fonksiyonlarını içerir.

• Cihaz Tipi: Modüler Takipli Spektrum Analizörü (Tracking Spectrum Analyzer)

• Frekans Aralığı: 100 kHz – 1 GHz

• RF Giriş Empedansı: 50 Ω

• RF Giriş Konnektörü: N Tipi RF giriş

• Maksimum RF Giriş Seviyesi: +20 dBm maksimum, 25 VDC maksimum

• RF Attenuatörü: 0 – 40 dB ayarlanabilir giriş zayıflatıcısı

• Çözünürlük Bant Genişliği (RBW): Seçilebilir bant genişlikleri

• Tarama Genişliği (Span): Zero Span ile tam frekans aralığı arasında ayarlanabilir

• Frekans Ayarı: Dijital frekans göstergesi, kaba ve ince ayar (Tune / Fine Tune)

• Kalibrasyon Çıkışı: Dahili −20 dBm kalibrasyon çıkışı

• Video Filtresi: 100 Hz, 10 kHz ve OFF seçenekleri

• Tarama Modları: Sürekli tarama, tek tarama (Single Sweep), manuel tarama ve harici tetikleme

• Görüntüleme: TR4110 CRT ekran üzerinde logaritmik ve lineer spektrum görüntüleme

• Bağlantılar: RF giriş, kalibrasyon çıkışı, probe güç çıkışı ve harici tetikleme bağlantıları

• Güç Kaynağı: 100–240 VAC, 50/60 Hz

• Boyut & Ağırlık: Yaklaşık 430 × 220 × 500 mm, yaklaşık 18 kg

• Öne Çıkan Teknik Avantajlar: Modüler mimari, dahili tracking generator desteği, ayarlanabilir RF attenuatörü, yüksek dinamik aralık ve laboratuvar sınıfı RF analiz performansı.

• Kullanım Alanları: RF ve mikrodalga devre testleri, filtre ve yükselteç karakterizasyonu, anten ölçümleri, EMC ön uygunluk testleri, AR-GE laboratuvarları, telekomünikasyon sistemleri ve savunma sanayii RF analiz uygulamaları.
