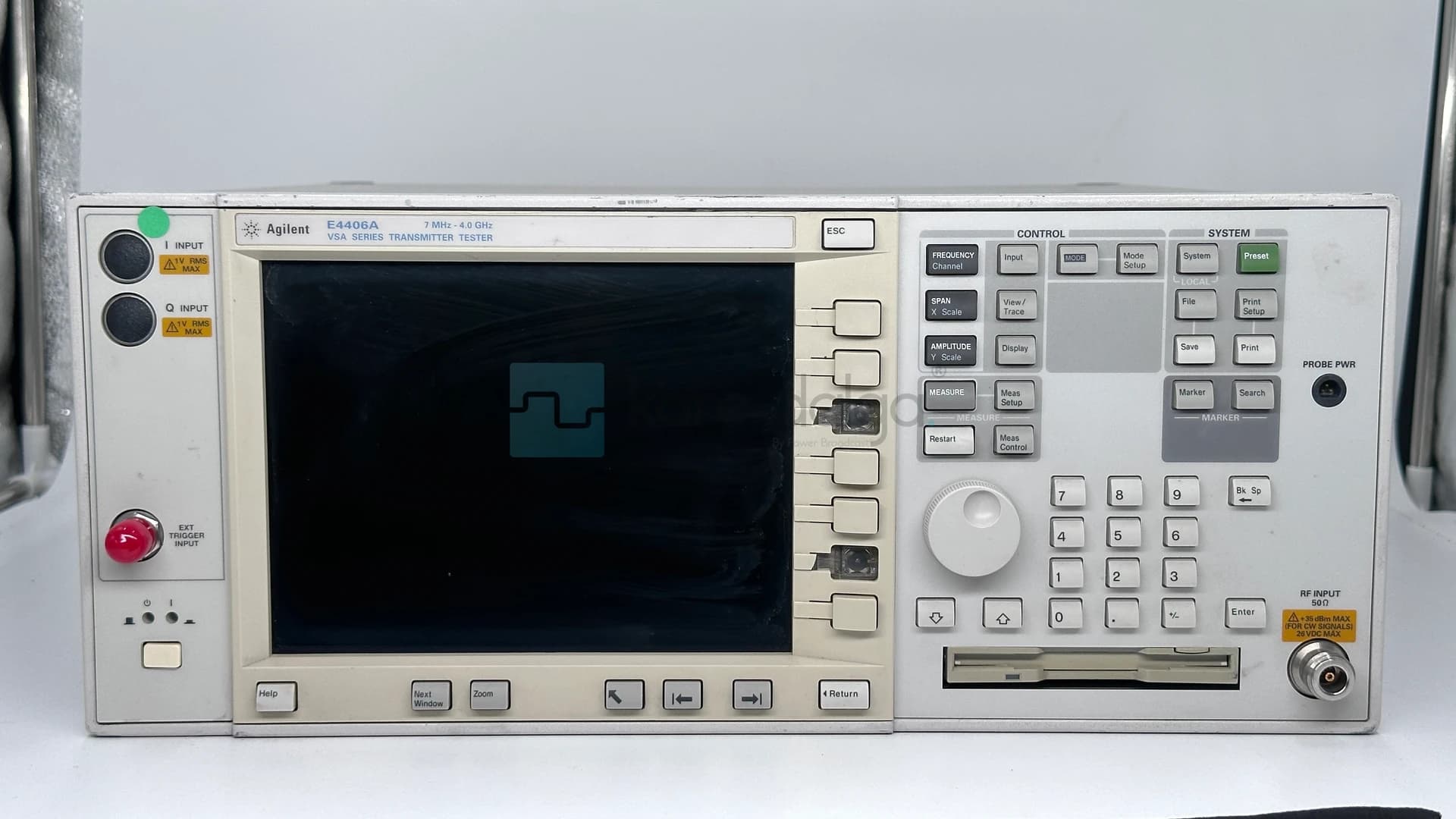

Agilent E4406a 7 Mhz – 4.0 Ghz Rf Spektrum Analizörü

Agilent E4406A 7 MHz – 4.0 GHz RF Spektrum Analizörü Teknik Özellikleri

• Frekans Aralığı: 7 MHz – 4.0 GHz

• RF Giriş Empedansı: 50 Ω

• RF Giriş Konnektörü: N Tipi RF giriş

• Maksimum RF Giriş Seviyesi: +35 dBm (CW sinyaller için), 25 VDC maksimum

• I/Q Girişleri: 2 adet diferansiyel I ve Q analog giriş kanalı (1 V RMS maksimum)

• Harici Tetikleme: External Trigger Input

• Prob Güç Çıkışı: Probe Power çıkışı

• Ekran: Yüksek çözünürlüklü renkli LCD ekran

• Ölçüm Fonksiyonları: RF güç ölçümü, spektrum analizi, ACP (Adjacent Channel Power), kanal gücü (Channel Power), işgal edilen bant genişliği (OBW), modülasyon analizi, faz ve genlik ölçümleri

• Desteklenen Modülasyonlar: AM, FM, PM ile dijital I/Q tabanlı modülasyon analizleri (yazılım ve opsiyonlara bağlı)

• Kontrol Arayüzleri: GPIB, LAN ve RS-232 desteği (konfigürasyona bağlı)

• Depolama: Dahili disket sürücüsü ve dahili ölçüm hafızası

• Güç Kaynağı: 100–240 VAC, 50/60 Hz

• Boyut & Ağırlık: Yaklaşık 426 × 177 × 460 mm, yaklaşık 16 kg

• Öne Çıkan Teknik Avantajlar: 4 GHz'e kadar geniş RF analiz aralığı, yüksek doğruluklu verici ölçümleri, vektör sinyal analizi (VSA) desteği, gelişmiş modülasyon analiz yetenekleri ve laboratuvar/üretim ortamına uygun profesyonel yapı.
