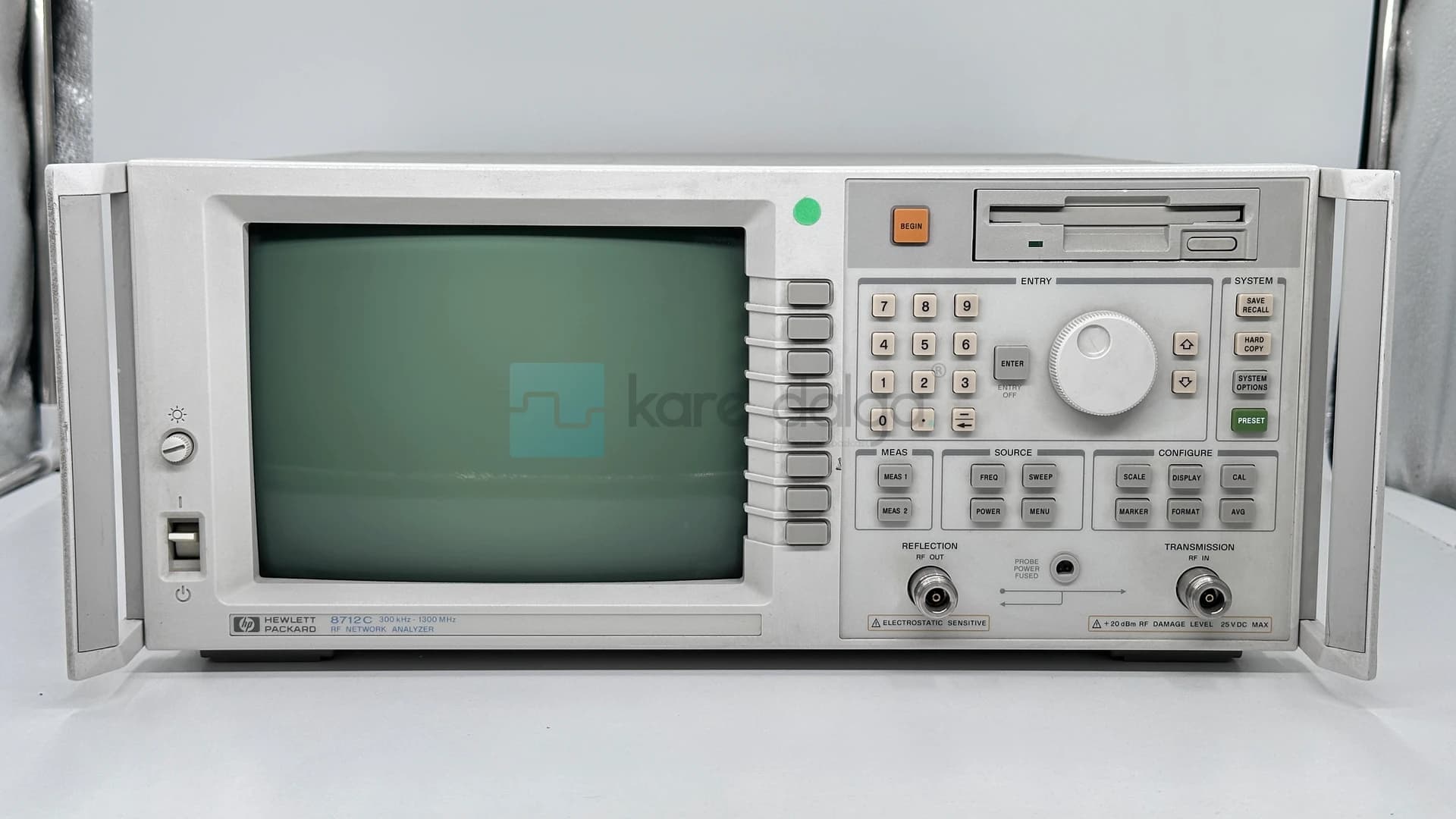

Hp 8712c 300 Khz – 1300 Mhz Rf Network Analizörü

HP 8712C 300 kHz – 1300 MHz RF Network Analizörü Teknik Özellikleri

• Frekans Aralığı: 300 kHz – 1300 MHz

• Bağlantı Tipi: 50 Ω N Tipi Reflection (RF OUT) ve Transmission (RF IN) portları, Probe Power çıkışı, dahili disket sürücüsü, GPIB ve RS-232 (opsiyonlara bağlı)

• Dinamik Aralık: Yaklaşık 100 dB

• Çıkış Gücü: Yaklaşık −15 dBm ile +10 dBm arasında ayarlanabilir

• Frekans Çözünürlüğü: 1 Hz

• İz Sayısı (Trace): Çift iz (Dual Trace) desteği

• Ölçüm Parametreleri: S11 (Reflection), S21 (Transmission), Return Loss, VSWR, Insertion Loss, Gain, Faz ve Empedans ölçümleri

• Marker Fonksiyonları: Çoklu marker, Delta Marker ve otomatik maksimum/minimum arama

• Kalibrasyon: Open, Short, Load ve Through (OSLT) kalibrasyonu

• Ekran: Yüksek çözünürlüklü CRT ekran

• Depolama: Dahili 3.5" disket sürücüsü ve Save/Recall hafızası

• Kontrol Arayüzleri: GPIB (IEEE-488), RS-232 ve harici yazıcı desteği (konfigürasyona bağlı)

• Güç Kaynağı: 100–240 VAC, 50/60 Hz

• Boyut & Ağırlık: Yaklaşık 425 × 222 × 470 mm, yaklaşık 17 kg

• Öne Çıkan Teknik Avantajlar: Tek cihazda RF kaynak ve alıcı mimarisi, yüksek dinamik aralık, hassas S-parametre ölçümleri, dahili kalibrasyon desteği ve laboratuvar sınıfı ağ analiz performansı.
