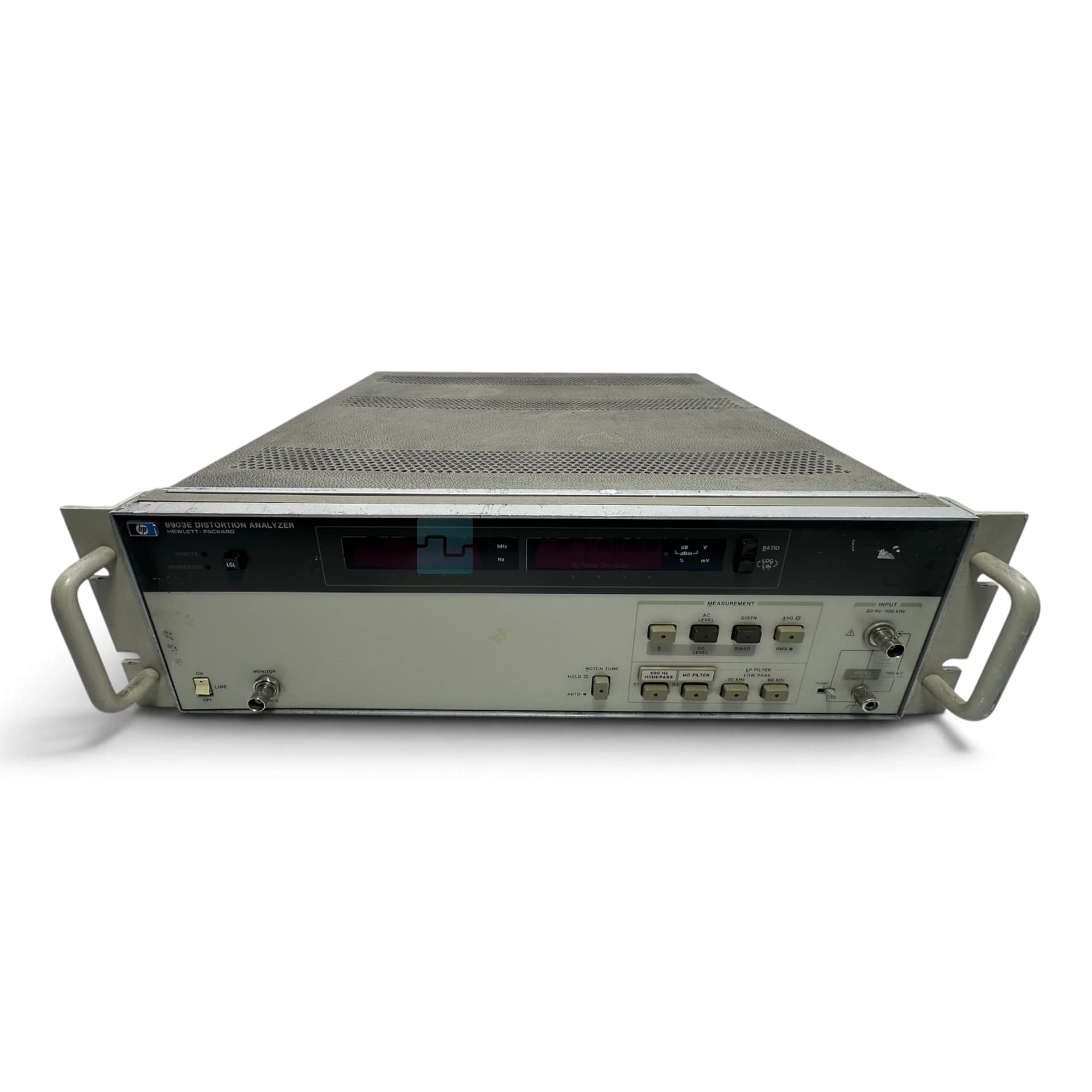

Hp 8903e – 20 Hz–100 Khz Distortion Analyzer

HP 8903E – 20 Hz–100 kHz Distortion Analyzer Teknik Özellikler

• Marka: Hewlett-Packard (HP)
• Model: 8903E
• Cihaz Tipi: Distortion Analyzer / Ses Distorsiyon Analizörü
• Frekans Aralığı: 20 Hz – 100 kHz
• Temel Ölçümler: Distorsiyon, SINAD, AC seviye, DC seviye ve frekans ölçümü
• Distorsiyon Gösterim Aralığı: %0,001 – %100 (−99,99 dB – 0 dB)
• Distorsiyon Doğruluğu: ±1 dB (20 Hz–20 kHz), ±2 dB (20 kHz–100 kHz)
• Distorsiyon Giriş Gerilimi: 50 mV – 300 V
• Residual Distorsiyon + Gürültü: 80 kHz bant genişliğinde −80 dB (%0,01) veya 15 µV; 20 Hz–20 kHz
• 500 kHz BW Residual Distorsiyon + Gürültü: −70 dB (%0,032) veya 45 µV (20 Hz–50 kHz); −65 dB (%0,056) veya 45 µV (50–100 kHz)
• Ölçüm Bant Genişliği: 10 Hz – 500 kHz (−3 dB, supplemental characteristic)
• SINAD Frekans Aralığı: 20 Hz – 100 kHz
• SINAD Gösterim Aralığı: 0 – 99,99 dB
• SINAD Doğruluğu: ±1 dB (20 Hz–20 kHz), ±2 dB (20 kHz–100 kHz)
• AC Voltmetre: True-RMS ölçüm desteği
• Dedektör Modları: True-RMS ve RMS kalibreli Average; quasi-peak desteği de mevcuttur
• Giriş Yapısı: Seçilebilir balanced / unbalanced giriş
• Filtre: Otomatik ayarlanan notch filtre; 8903E'de giriş frekansına göre ayarlanır ve ön panelden kilitlenebilir
• Bağlantı/Uzaktan Kontrol: HP-IB (IEEE-488)
• Dahili Sinyal Kaynağı: Yok; 8903E analizör bölümüdür
• Kullanım Alanları: Ses ekipmanı testleri, amplifikatör distorsiyon ölçümü, SINAD ölçümü, frekans cevabı ve AC/DC seviye ölçümleri
• Durum: Üretimden kaldırılmış (obsolete) model
