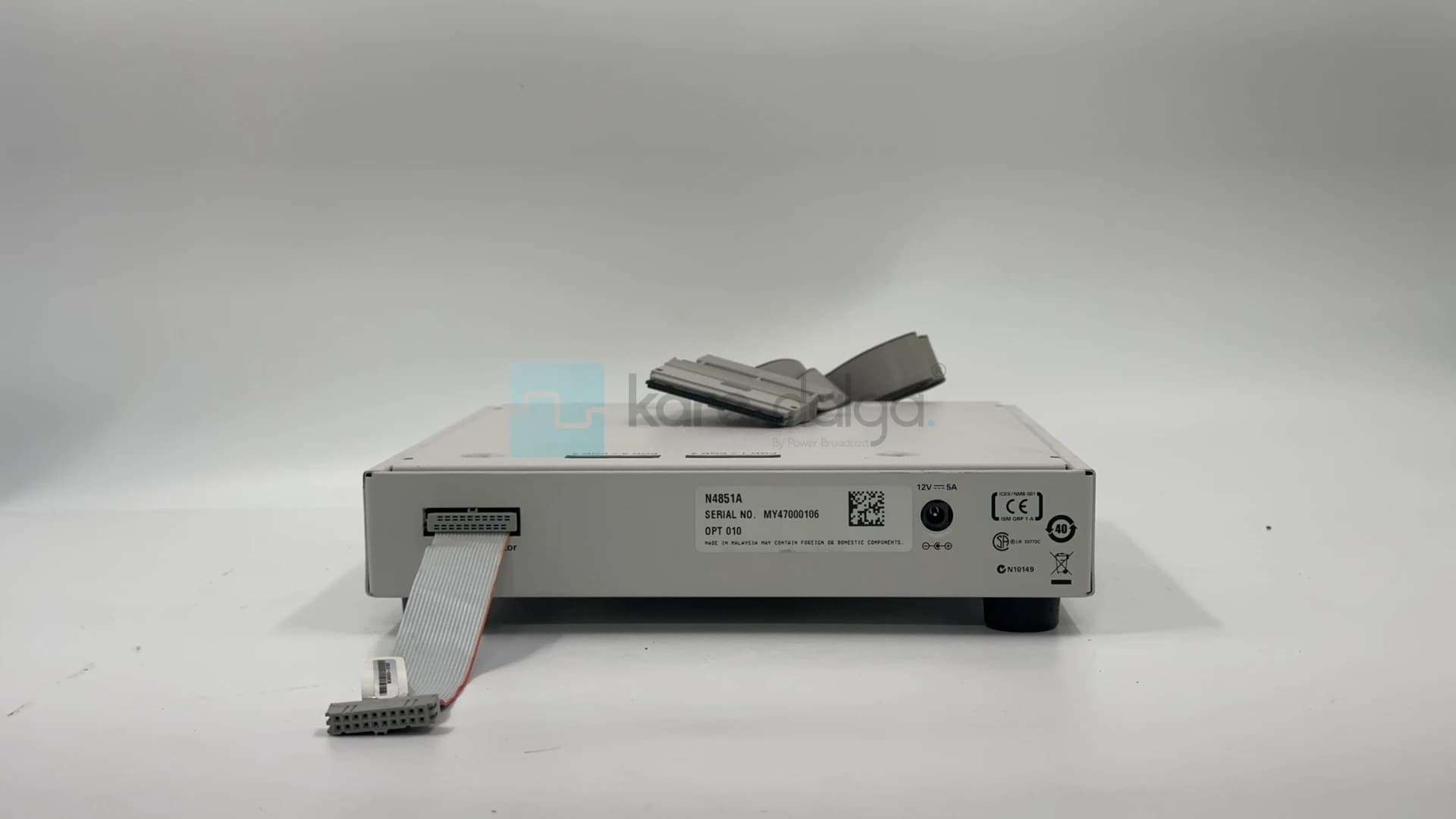

Keysight Agilent N4851a – 800 Mbps MIPI D-Phy Dijital Sinyal Yakalama Arabirimi

Teknik Özellikler

Keysight Agilent N4851A – MIPI D-PHY Dijital Sinyal Yakalama Arabirimi Teknik Özellikleri

Maksimum Veri Yakalama Hızı: Hat başına (lane) maksimum 800 Mbps değerine kadar gerçek zamanlı dijital veri toplama performansı.
Desteklenen Veri Yolu Genişliği: Donanımsal olarak 1 veya 2 veri hattı (lane) üzerinden eş zamanlı MIPI sinyal analizi.
Gerilim Seviyeleri Desteği: MIPI D-PHY standartlarına tam uyumlu olarak hem Low Power (Düşük Güç) hem de High Speed (Yüksek Hız) modlarını destekleme yeteneği.
Protokol Kod Çözme Altyapısı: Mobil tasarımlardaki CSI-2 (Kamera Seri Arayüzü) ve DSI (Ekran Seri Arayüzü) protokollerini dinlemek ve kayıpsız sinyal bütünlüğü testi yapmak üzere optimize edilmiş kod çözücü mimarisi.
Sistem Uyumluluğu: Toplanan verileri işlemek ve analiz etmek amacıyla Keysight 16800 ve 16900 serisi mantık analizörleri (Logic Analyzer) ile entegre çalışma uyumluluğu.
Güç Girişi Gereksinimi: Güvenli ve kararlı çalışma için gövde üzerinde yer alan 12V == 5A DC harici güç girişi terminali.
Tetikleme Kabiliyetleri: Protokole özel veri paketleri, paket içi belirli bit dizilimleri ve protokol ihlalleri (violations) üzerinden tetikleme (trigger) üretebilme esnekliği.
