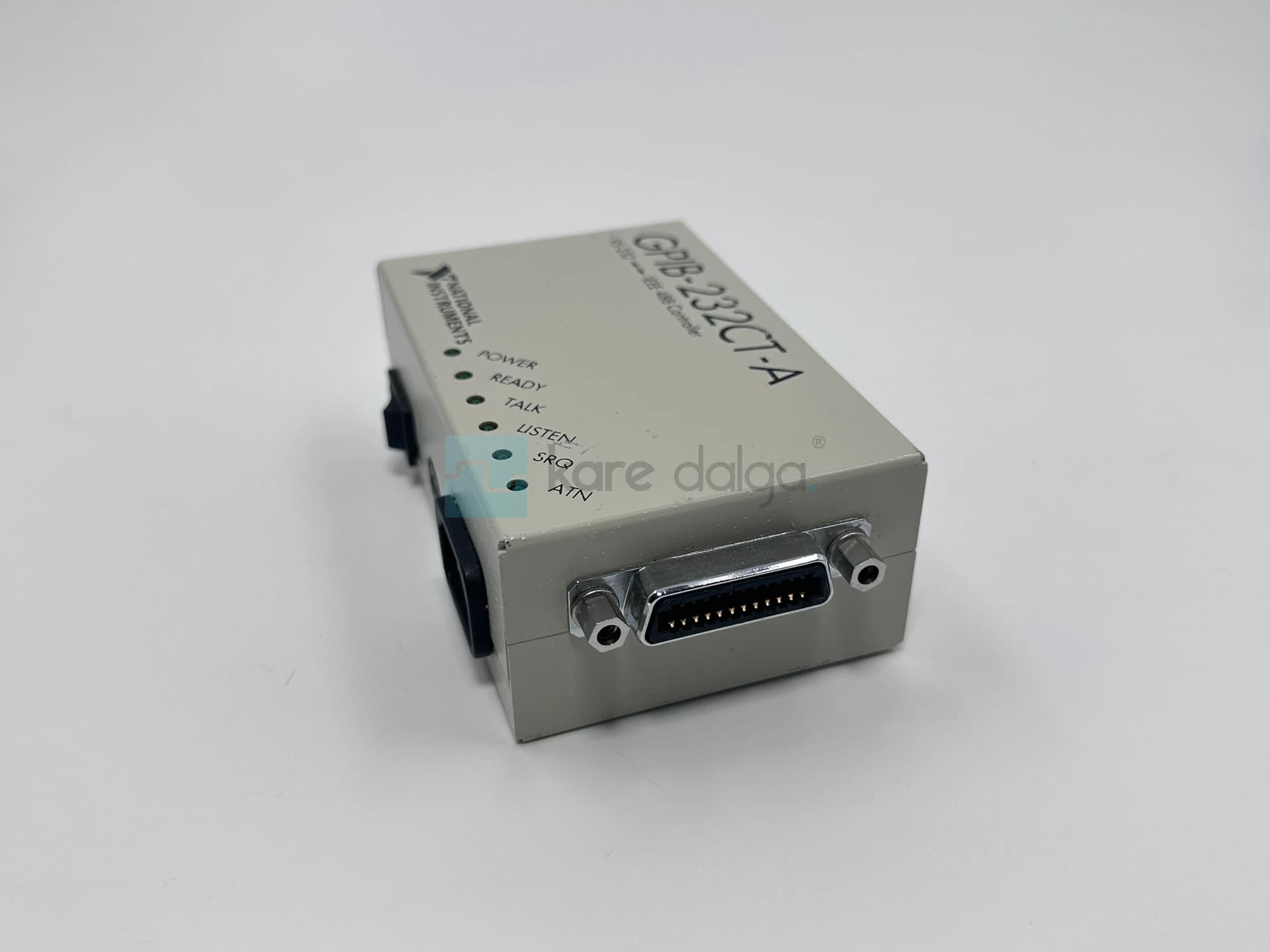

National Instruments Gpıb-232ct-A Rs-232 – Ieee-488 (gpıb) Kontrolör

National Instruments GPIB-232CT-A RS-232 – IEEE-488 (GPIB) Kontrolör Teknik Özellikleri

• Marka: National Instruments (NI)
• Model: GPIB-232CT-A
• Cihaz Tipi: RS-232 – IEEE-488 (GPIB) Kontrolör / Arayüz Dönüştürücü
• Temel İşlev: RS-232 seri portlu bilgisayarların IEEE-488/GPIB cihazlarını kontrol etmesini ve bu cihazlarla veri alışverişi yapmasını sağlar.
• GPIB Arayüzü: IEEE-488 uyumlu GPIB / HP-IB
• Seri Arayüz: RS-232
• RS-232 Konnektörü: 9-pin D-Sub erkek, DTE yapılandırması
• GPIB Konnektörü: Standart IEEE-488 / GPIB konnektörü
• Çalışma Modları: S Mode ve G Mode
• S Mode: RS-232 üzerinden gelen komutlarla GPIB cihazlarının kontrol edilmesini sağlar.
• G Mode: RS-232 cihazının GPIB sistemi üzerinde Talker/Listener olarak kullanılmasını sağlar.
• Seri Haberleşme Hızı: 300–38.400 baud; fabrika varsayılanı 9.600 baud
• Varsayılan Seri Ayarı: 9600 baud, 8 data bit, parity yok, 1 stop bit
• Yapılandırma: DIP switch üzerinden baud rate, data formatı, çalışma modu ve GPIB adresi ayarlanabilir.
• Durum Göstergeleri: POWER, READY, TALK, LISTEN, SRQ ve ATN LED göstergeleri
• Protokol Dönüşümü: RS-232 ↔ GPIB haberleşme ve protokol dönüşümü
• Kontrol Yeteneği: GPIB Controller, Talker ve Listener fonksiyonlarını destekler.
• Kasa Yapısı: Metal muhafaza
• Kullanım Alanları: Otomatik test sistemleri, laboratuvar cihazlarının bilgisayar üzerinden kontrolü, eski tip GPIB ölçüm cihazlarının RS-232 sistemlerine bağlanması ve test/ölçüm otomasyonu
• Uyumlu Cihazlar: GPIB/IEEE-488 arayüzlü osiloskop, spektrum analizörü, sinyal jeneratörü, multimetre, güç ölçer ve diğer programlanabilir test cihazları
• Ürün Durumu: National Instruments'ın eski nesil / arşiv ürünlerinden biridir; ürün için orijinal kullanıcı kılavuzu ve teknik dokümantasyon mevcuttur
