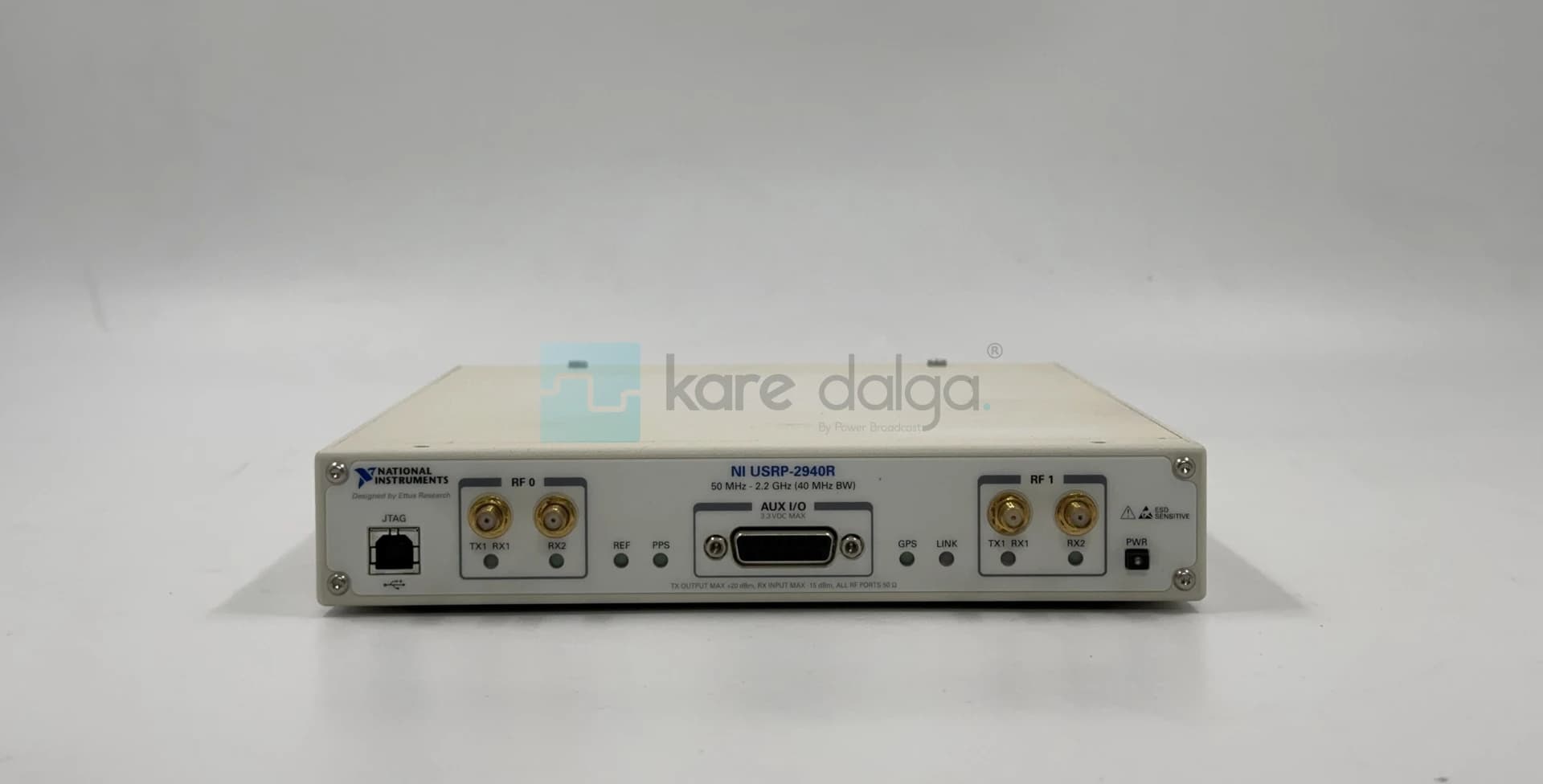

National Instruments Nı Usrp-2940r Sdr

National Instruments NI USRP-2940R SDR Teknik Özellikleri

• Frekans Aralığı: 50 MHz – 2.2 GHz

• Anlık Bant Genişliği: 40 MHz

• RF Kanal Sayısı: 2 Alıcı (RX) / 2 Verici (TX), 2×2 MIMO

• ADC: 12 bit, 100 MS/s

• DAC: 16 bit, 400 MS/s

• FPGA: Xilinx Kintex-7 XC7K410T kullanıcı programlanabilir FPGA

• RF Bağlantıları: 4 adet SMA RF konnektörü (2× TX/RX, 2× RX)

• Empedans: 50 Ω tüm RF portları

• Maksimum Çıkış Gücü: Yaklaşık +20 dBm (frekansa bağlı)

• Maksimum RF Giriş Gücü: +15 dBm

• Çalışma Modu: Tam çift yönlü (Full Duplex), eş zamanlı TX/RX

• Senkronizasyon: 10 MHz REF, 1 PPS, GPSDO desteği

• Harici Giriş/Çıkış: AUX I/O (3.3 V CMOS)

• Veri Arayüzü: Gigabit Ethernet, USB/JTAG

• Desteklenen Yazılımlar: NI LabVIEW, LabVIEW FPGA, LabVIEW Communications, GNU Radio, UHD Driver

• Boyutlar: Yaklaşık 290 × 220 × 45 mm

• Ağırlık: Yaklaşık 2.5 kg

• Öne Çıkan Teknik Avantajlar: 2×2 MIMO mimarisi, 40 MHz gerçek zamanlı bant genişliği, Kintex-7 FPGA ile gerçek zamanlı sinyal işleme, GPS/PPS senkronizasyon desteği ve araştırma, haberleşme ile savunma uygulamalarına uygun yüksek performanslı SDR platformu.
