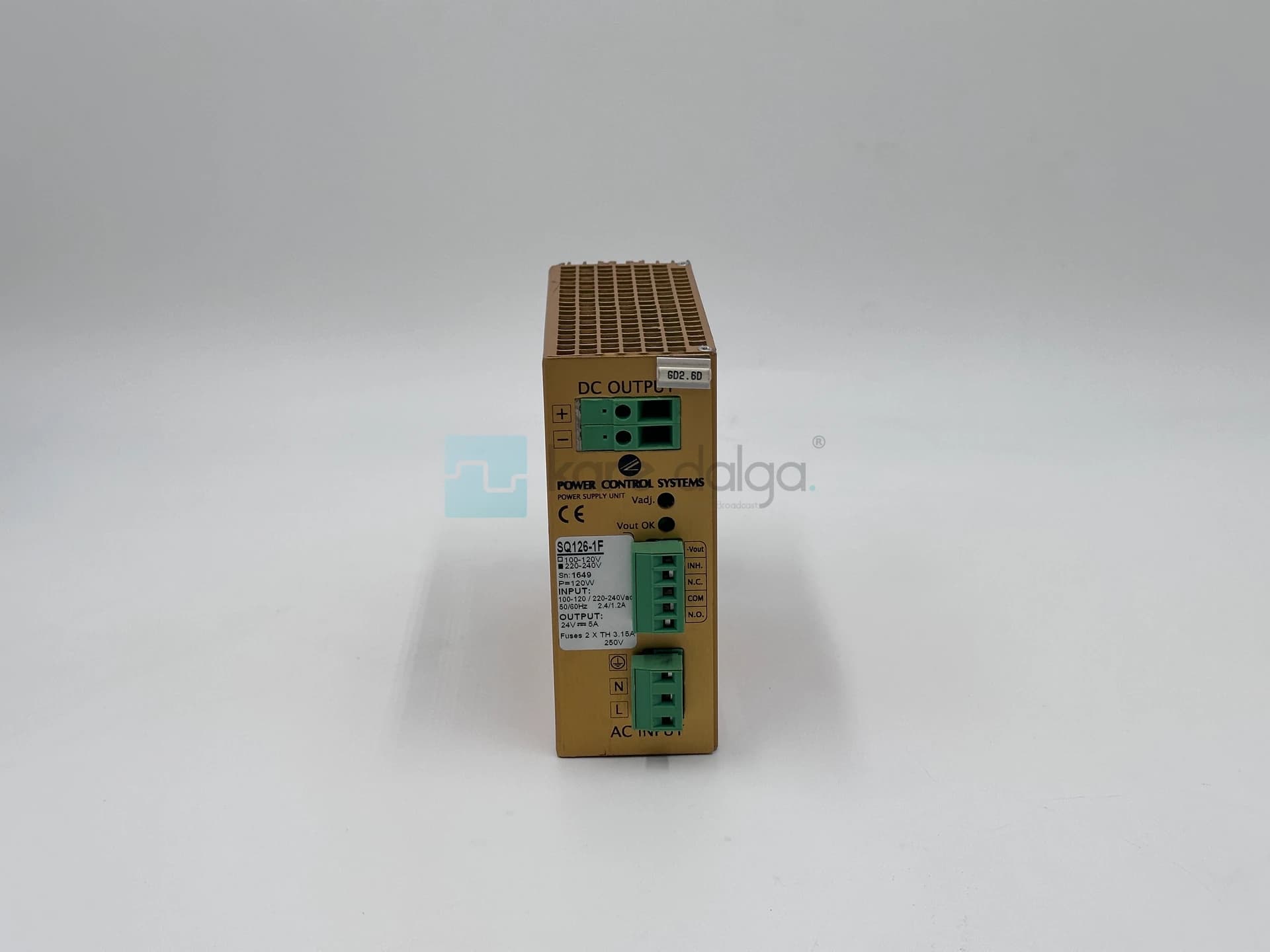

Power Control Systems Sq126-1f Ray Montaj Güç Kaynağı

• Marka: Power Control Systems
• Model: SQ126-1F
• Seri: SQ120-1F
• Ürün Tipi: Ray Montaj AC/DC Anahtarlamalı Güç Kaynağı
• Nominal Çıkış Gücü: 120 W
• Çıkış Gerilimi: 24–30 V DC
• Nominal Çıkış Akımı: 5 A
• Minimum Çıkış Akımı: 0 A
• Giriş Gerilimi: 100–120 / 220–240 V AC
• Giriş Gerilimi Aralığı: 90–132 / 180–264 V AC
• Giriş Gerilimi Seçimi: Dahili gerilim seçici
• Giriş Akımı: 2,4 A / 110 V AC, 1,2 A / 240 V AC
• Giriş Frekansı: 50/60 Hz
• Anahtarlama Frekansı: Yaklaşık 50 kHz
• Verimlilik: %86
• Güç Faktörü: 0,65
• Ripple & Noise: 200 mV altında (0–20 MHz)
• Çıkış Gerilimi Doğruluğu: ±%0,5
• Hat Regülasyonu: ±%0,5
• Yük Regülasyonu: ±%2
• Güç Kesintisi Köprüleme Süresi: 10 ms üzerinde
• Ani Giriş Akımı: 30 A altında (264 V AC, soğuk başlatma)
• Başlatma Süresi: 2,5 saniyeden kısa
• Koruma Fonksiyonları: Kısa devre, aşırı akım ve aşırı gerilim
• Kısa Devre Koruması: Otomatik yeniden başlatma
• Giriş Koruması: EMI filtresi ve hat sigortaları
• Çıkış Gerilimi Ayarı: Vadj. trimpot
• Inhibit Girişi: Opsiyonel, 4,5–15 V aktif yüksek
• Durum Göstergesi: Yeşil Vout OK LED
• Soğutma: Fansız, doğal hava konveksiyonu
• Montaj: DIN ray
• Çalışma Sıcaklığı: -10 °C – +60 °C
• Sıcaklık Güç Azaltımı: 50–60 °C arasında %2/°C
• Depolama Sıcaklığı: -25 °C – +85 °C
• Sıcaklık Kayması: Tipik %0,01/°C
• Uzun Süreli Kararlılık: 24 saat sonrasında %1'den iyi
• Çıkış–Toprak İzolasyonu: 500 V DC
• Opsiyonel Özellikler: Alarm röle kontağı (AL), çıkış ayırma diyodu (DD), sabitleme braketi (SF)
• Ağırlık: 750 g
• Standartlar: EN 50081-1, EN 61000-6-2, EN 61000-3-2 Class A, EN 60950-1, CE
