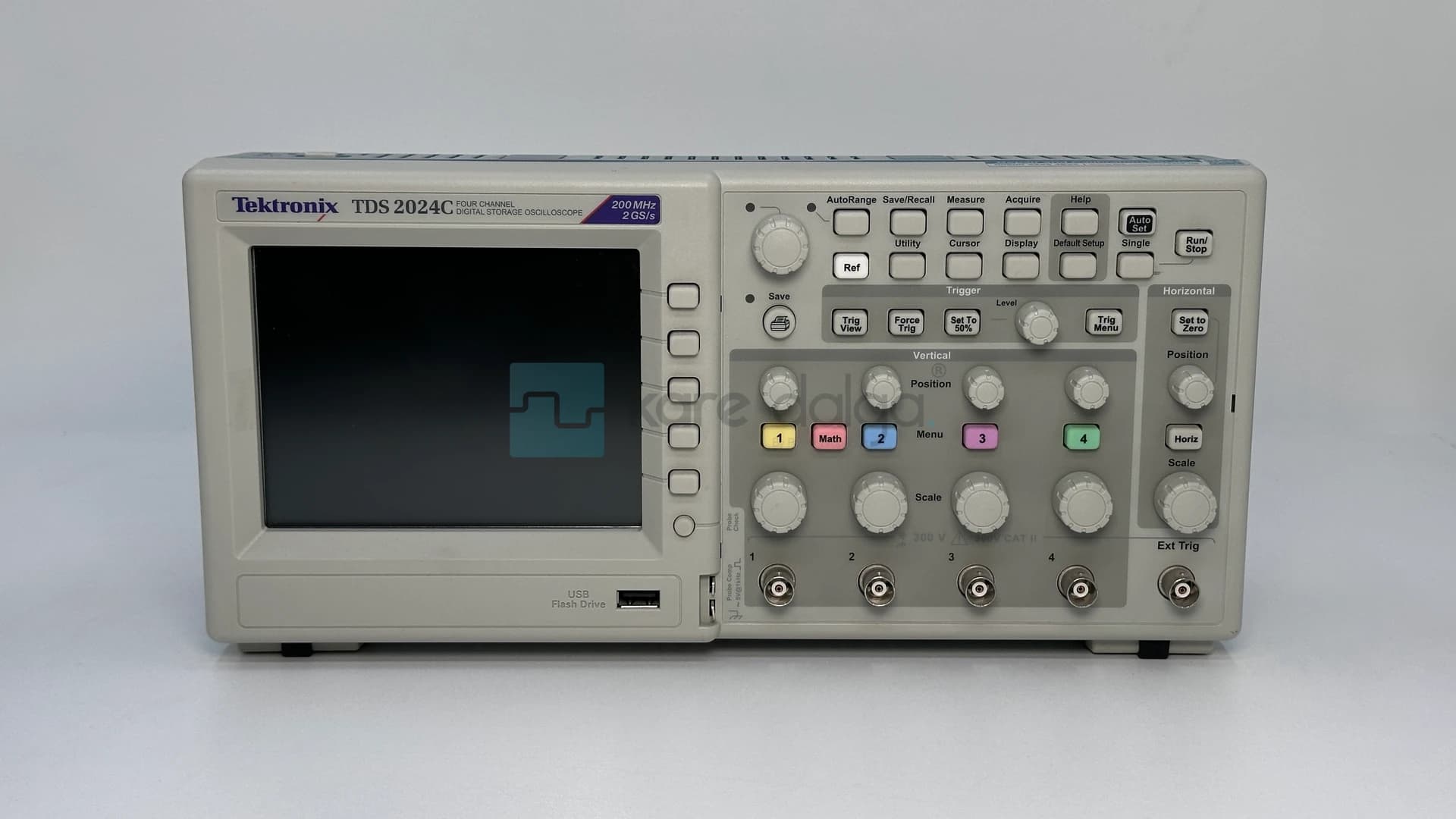

Tektronix Tds 2024c 200 Mhz 4 Kanal Osiloskop

Tektronix TDS 2024C 200 MHz 4 Kanal Osiloskop Teknik Özellikleri

• Bant Genişliği: 200 MHz

• Kanal Sayısı: 4 analog giriş kanalı

• Gerçek Zamanlı Örnekleme Hızı: 2 GS/s

• Kayıt Uzunluğu: 2.500 nokta / kanal

• Dikey Çözünürlük: 8 bit

• Giriş Empedansı: 1 MΩ ±%2, yaklaşık 20 pF

• Dikey Hassasiyet: 2 mV/div – 5 V/div

• Zaman Tabanı: 5 ns/div – 50 s/div

• Yükselme Süresi: Yaklaşık 1.7 ns

• Maksimum Giriş Gerilimi: 300 Vrms CAT II

• Tetikleme Modları: Edge, Pulse Width, Video, Alternate Trigger

• Matematik Fonksiyonları: Toplama, çıkarma ve FFT analizi

• Otomatik Ölçümler: 16 farklı otomatik ölçüm parametresi

• İmleç (Cursor) Ölçümleri: Gerilim ve zaman farkı ölçümleri

• Bağlantı Tipi: 4 × BNC giriş, Harici tetikleme (Ext Trig), USB Host (Flash Drive), USB Device

• Ekran: 5.7 inç renkli TFT LCD

• Dahili Hafıza: Dalga şekli ve kurulum kaydetme/geri çağırma desteği

• Boyut & Ağırlık: Yaklaşık 336 × 167 × 108 mm, yaklaşık 2.9 kg

• Güç Beslemesi: 100–240 VAC, 45–66 Hz

• Öne Çıkan Teknik Avantajlar: 200 MHz bant genişliği, 2 GS/s yüksek örnekleme hızı, 4 bağımsız kanal, FFT analiz özelliği, USB bellek desteği ve taşınabilir kompakt tasarım.
