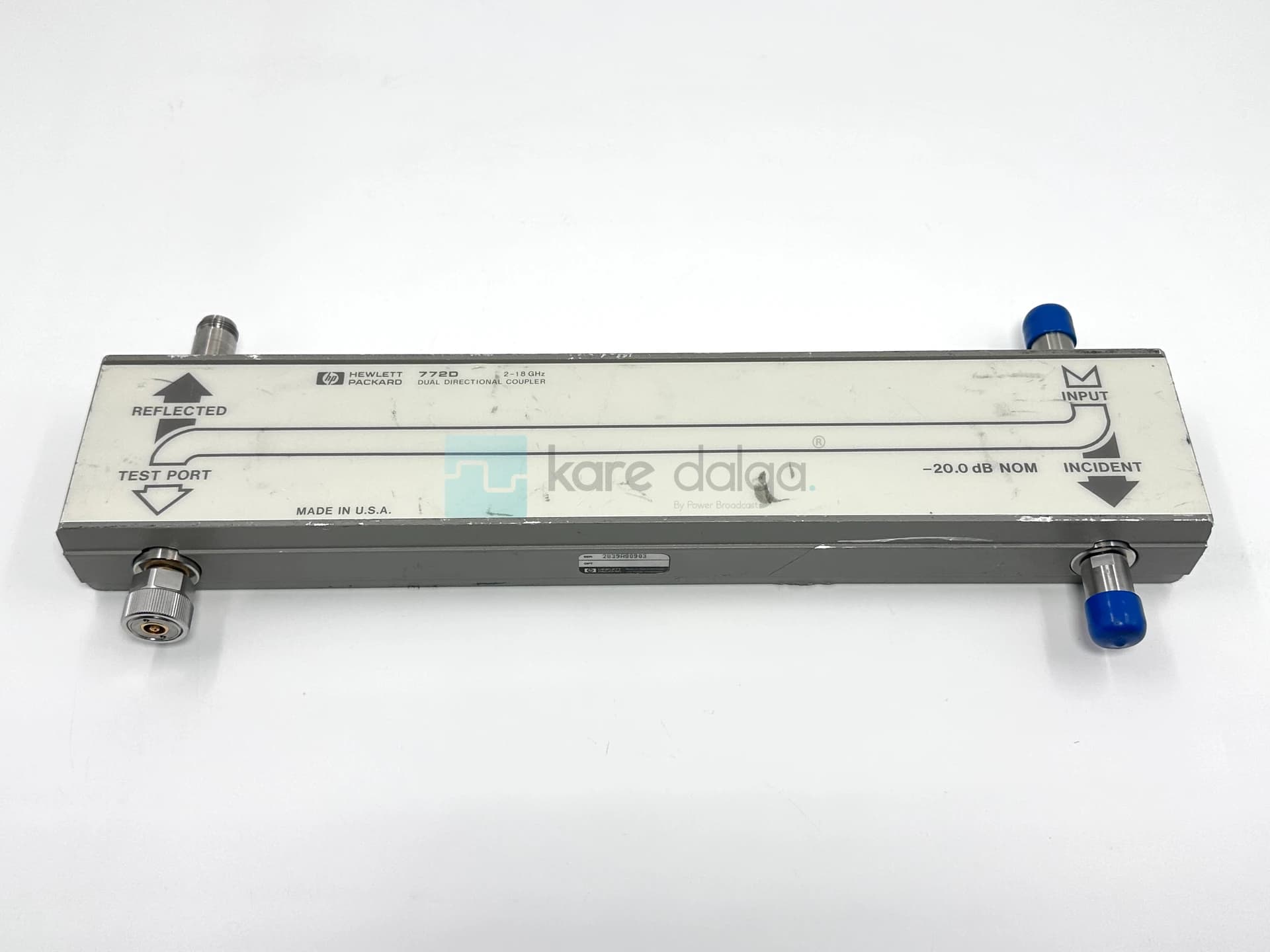

Hewlett Packard 772d – 2–18 Ghz 20 Db 50 W Çift Yönlü Rf Kuplör

Hewlett Packard 772D – 2–18 GHz 20 dB 50 W Çift Yönlü RF Kuplör Teknik Özellikler

• Marka: Hewlett Packard (HP)
• Model: 772D
• Ürün Tipi: Dual Directional Coupler (Çift Yönlü RF Kuplör)
• Frekans Aralığı: 2–18 GHz
• Nominal Kuplaj: 20 dB
• Kuplaj Toleransı: 20 ±1 dB Keysight United States
• Maksimum Kuplaj Değişimi: ±1 dB, 2–18 GHz manualzz.com
• Minimum Directivity: 30 dB (2–12.4 GHz), 27 dB (12.4–18 GHz) Keysight United States
• Input Port Directivity: 24 dB, 2–18 GHz manualzz.com
• Maksimum Ana Hat SWR: 1.28 (2–12.4 GHz), 1.40 (12.4–18 GHz) Keysight United States
• Maksimum Kuplaj Hattı SWR: 1.30 Keysight United States
• Empedans: 50 Ω manualzz.com
• Maksimum Sürekli RF Gücü: 50 W CW Transcat
• Maksimum Tepe RF Gücü: 250 W Peak Transcat
• Portlar: Input, Test Port, Incident ve Reflected
• Ölçüm Yapısı: İleri (Incident) ve yansıyan (Reflected) RF gücünü ayrı ayrı örnekler
• Incident Çıkışı: Ana hatta ileri yönde ilerleyen sinyalden yaklaşık 20 dB düşük örnekleme seviyesi Transcat
• Reflected Çıkışı: Test portundan yansıyan RF sinyalinden yaklaşık 20 dB düşük örnekleme seviyesi Transcat
• Kullanım Alanı: İleri/yansıyan güç ölçümü, VSWR, return loss, reflektometre ve RF/mikrodalga test sistemleri
• Üretim Yeri: ABD
