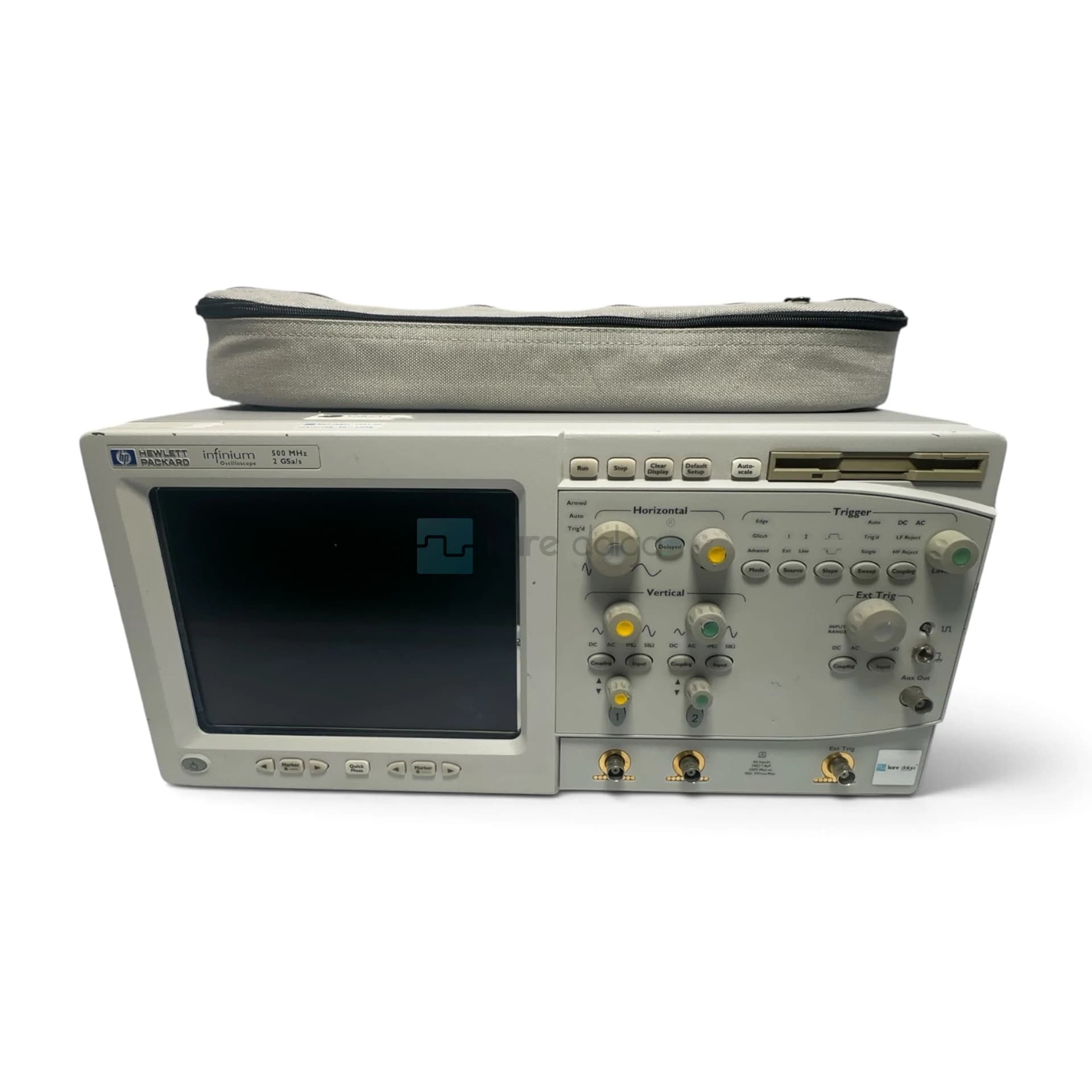

Hp / Agilent Infiniium 54820a Dijital Osiloskop

• Marka: HP / Agilent Technologies
• Model: Infiniium 54820A
• Ürün Tipi: Dijital Depolamalı Osiloskop (DSO)
• Analog Bant Genişliği: 500 MHz (–3 dB)
• Kanal Sayısı: 2 Analog Kanal (Eş Zamanlı Veri Toplama)
• Gerçek Zamanlı Örnekleme Hızı: 2 GSa/s / Kanal
• Eşdeğer Zamanlı Örnekleme Hızı: 100 GSa/s
• Bellek Derinliği: 32.768 Nokta / Kanal (32K)
• Bellek Ayarı: 16–32.768 Nokta Arasında Seçilebilir
• Dikey Çözünürlük: 8 Bit; Yeterli Ortalama Alma ile 12 Bit veya Üzeri
• Dikey Hassasiyet: 1 mV/div – 5 V/div
• Giriş Empedansı: 1 MΩ ±%1 (Yaklaşık 8 pF) / 50 Ω ±%1
• Giriş Kuplajı: DC / AC (AC Yalnızca 1 MΩ Girişte)
• Maksimum Giriş Gerilimi: 1 MΩ İçin ±250 V (DC + AC, AC 10 kHz Altında); 50 Ω İçin 5 Vrms, CAT I
• Donanımsal Bant Genişliği Sınırlama: 30 MHz, Açılıp Kapatılabilir
• Yükselme Süresi: 700 ps
• DC Kazanç Doğruluğu: Tam Çözünürlüklü Kanal Ölçeğinde Tam Skalanın ±%1,25'i
• Ana Zaman Tabanı: 500 ps/div – 20 s/div
• Zaman Tabanı Doğruluğu: 50 ppm (%0,005)
• Örnekleme Modları: Real-Time, Equivalent-Time ve Peak Detect
• Ortalama Alma: 2–4096 Arasında Seçilebilir
• Tetikleme Modları: Edge, Glitch, Pattern, State, Delay by Time, Delay by Events, Violation, Video ve Line
• Tetikleme Tarama Modları: Auto, Triggered ve Single
• Otomatik Ölçümler: Genlik, RMS, Frekans, Periyot, Yükselme/Düşme Süresi, Duty Cycle, FFT ve Diğer Dalga Formu Parametreleri
• Matematiksel Fonksiyonlar: Toplama, Çıkarma, Çarpma, Bölme, İntegral, Türev ve FFT Magnitude
• Analiz Fonksiyonları: Histogram, Eye Diagram, Mask Test ve AutoMask
• FFT Frekans Aralığı: DC – 1 GHz
• Ekran: 8,4 inç Renkli TFT LCD
• Ekran Çözünürlüğü: 640 × 480 Piksel
• Kullanıcı Arayüzü: Microsoft Windows Tabanlı Grafik Arayüz
• Haberleşme Arayüzleri: 10/100 Mbps LAN, RS-232, GPIB, Centronics ve USB
• Harici Görüntü Çıkışı: 15 Pin VGA
• Veri Depolama: 5 GB Dahili Sabit Disk ve 120 MB LS-120 SuperDisk Sürücüsü (Dokümanda Belirtilen Standart Yapılandırma)
• Şebeke Beslemesi: 100–240 V AC ±%10
• Giriş Frekansı: 47–440 Hz
• Maksimum Güç Tüketimi: 390 W
• Çalışma Sıcaklığı: 0 °C – +50 °C
• Ağırlık: 10,6 kg
• Boyutlar: 437 × 216 × 440 mm (G × Y × D, Tutamak Hariç)
