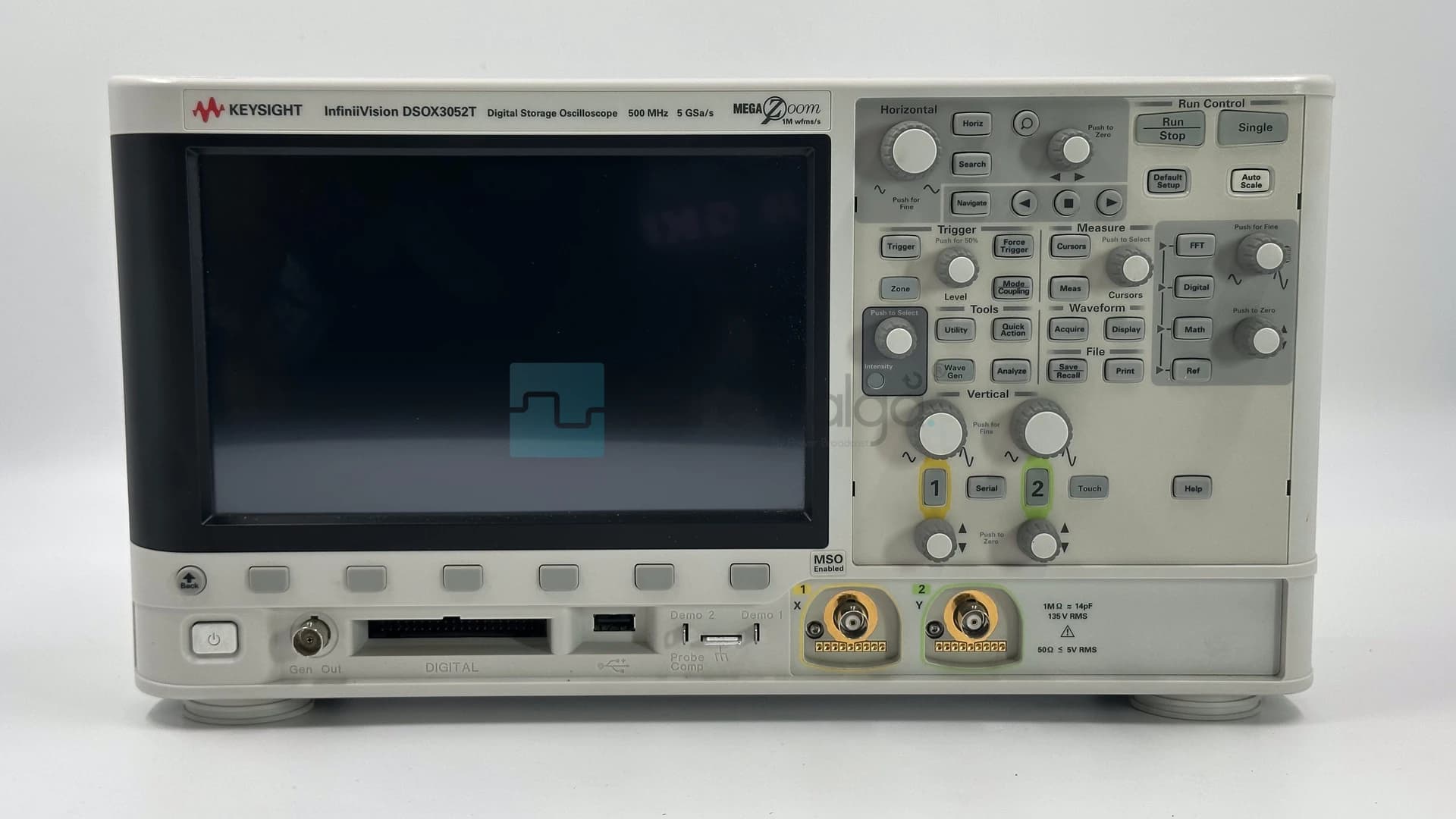

Keysight Infiniivision Dsox3052t 500 Mhz 2 Kanal Osiloskop

Keysight InfiniiVision DSOX3052T 500 MHz 2 Kanal Dijital Depolamalı Osiloskop Teknik Özellikleri

• Bant Genişliği: 500 MHz.

• Kanal Sayısı: 2 analog kanal (MSO özelliği ile 16 dijital kanal opsiyonel).

• Gerçek Zamanlı Örnekleme Hızı: 5 GSa/s (maksimum).

• Bellek Derinliği: 4 Mpts standart, MegaZoom IV teknolojisi ile 8 Mpts opsiyonel.

• Dalga Formu Yakalama Hızı: 1.000.000 dalga formu/sn (MegaZoom IV teknolojisi).

• Dikey Çözünürlük: 8 bit.

• Yükselme Süresi (Rise Time): Yaklaşık 700 ps.

• Giriş Empedansı: 1 MΩ ±1% // yaklaşık 14 pF.

• Maksimum Giriş Gerilimi: 135 Vrms CAT I, 300 Vpk.

• Zaman Tabanı Aralığı: 2 ns/div – 50 s/div.

• Dikey Hassasiyet: 1 mV/div – 10 V/div.

• Tetikleme Türleri: Edge, Pulse Width, Pattern, Video, Runt, Window, Timeout, Setup/Hold, Transition, Nth Edge, Serial Trigger (opsiyonel).

• Fonksiyon Jeneratörü: Dahili 20 MHz WaveGen fonksiyon jeneratörü (opsiyonel).

• Dijital Voltmetre (DVM): Dahili 3½ dijit DVM desteği.

• Seri Veri Analizi: I²C, SPI, UART/RS-232, CAN, LIN, I²S, FlexRay, MIL-STD-1553 ve ARINC 429 protokol tetikleme/dekodlama (opsiyonel).

• Ekran: 8.5 inç WVGA (800 × 480) kapasitif dokunmatik renkli TFT LCD.

• Bağlantılar: USB Host, USB Device, LAN (LXI), Opsiyonel GPIB, BNC girişleri, harici tetik giriş/çıkışı.

• Boyutlar: 381 × 204 × 142 mm.

• Ağırlık: Yaklaşık 4.2 kg.

• Öne Çıkan Teknik Avantajlar: MegaZoom IV mimarisi ile 1 milyon dalga formu/sn yakalama hızı, 500 MHz bant genişliği, 5 GSa/s örnekleme hızı, dokunmatik ekran, gelişmiş seri protokol analizi ve opsiyonel MSO desteği.
