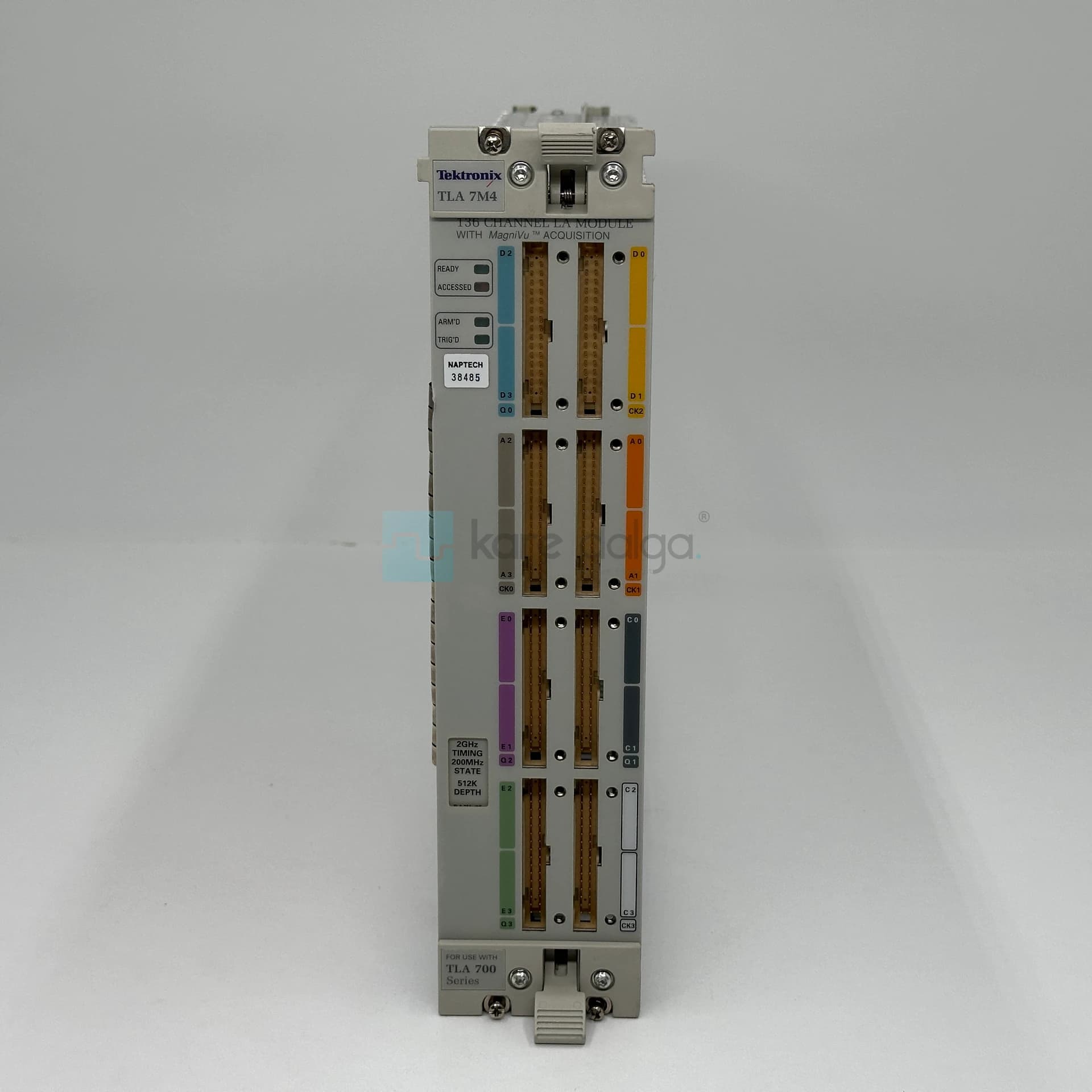

Tektronix Tla7m4 136 Kanal Mantık Analizörü Modülü

Tektronix TLA7M4 136 Kanal Mantık Analizörü Modülü Teknik Özellikleri

• Kanal Sayısı: 136 dijital giriş kanalı (34 kanal × 4 pod).

• Zamanlama Örnekleme Hızı: 2 GHz maksimum zamanlama (Timing) örnekleme hızı.

• Durum (State) Örnekleme Hızı: 200 MHz maksimum durum örnekleme hızı.

• Bellek Derinliği: 512K örnek (kanal başına).

• Veri Toplama Teknolojisi: MagniVu™ yüksek çözünürlüklü veri yakalama.

• MagniVu Çözünürlüğü: 500 ps zaman çözünürlüğü.

• Bağlantı Tipi: 4 adet yüksek yoğunluklu prob konnektörü (A, C, D ve E grupları), Tektronix P68xx serisi problarla uyumlu.

• Desteklenen Sistemler: Tektronix TLA700 Serisi Mantık Analizörleri ile uyumlu.

• Tetikleme Özellikleri: Gelişmiş çok seviyeli tetikleme, desen (Pattern), durum (State), zamanlama (Timing), olay sıralama (Sequence) ve hata yakalama.

• Analiz Özellikleri: Paralel veri yolu analizi, zamanlama analizi, durum analizi, hata ayıklama (Debug), veri yolu tetikleme ve protokol doğrulama.

• LED Göstergeleri: READY, ACCESSED, ARMED ve TRIG'D durum göstergeleri.

• Veri Yakalama: MagniVu™ teknolojisi ile ana belleğe ek olarak yüksek çözünürlüklü veri kaydı.

• Modül Yapısı: Plug-in (takılabilir) modül tasarımı.

• Uyumlu Problar: Tektronix P6800 serisi yüksek yoğunluklu mantık analizörü probları.

• Öne Çıkan Teknik Avantajlar: 136 kanal eş zamanlı analiz, 2 GHz zamanlama örnekleme hızı, 500 ps MagniVu yüksek çözünürlüğü, 512K bellek derinliği ve gelişmiş donanımsal tetikleme özellikleri.
