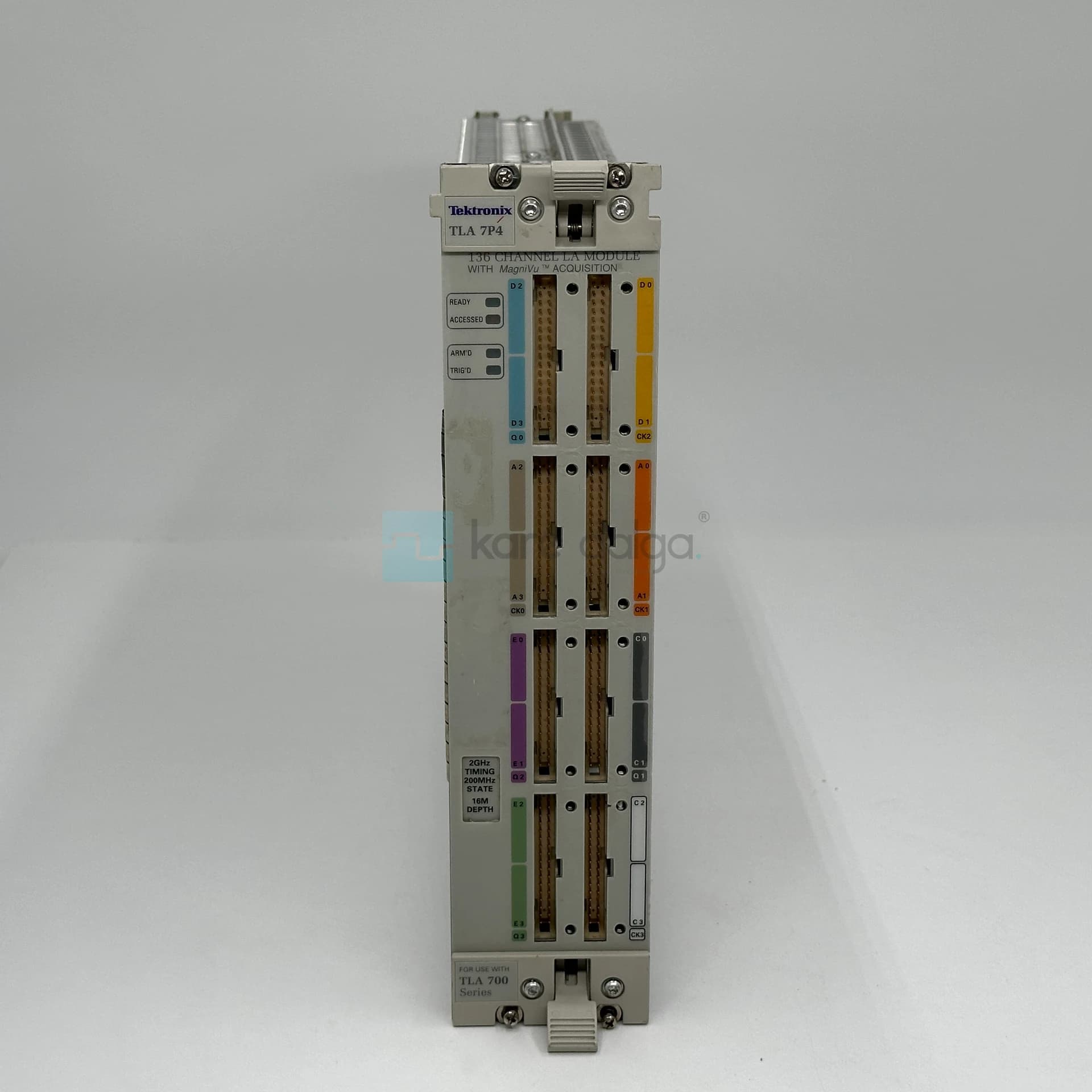

Tektronix Tla7p4 136 Kanal Mantık Analizörü Modülü

Tektronix TLA7P4 136 Kanal Mantık Analizörü Modülü Teknik Özellikleri

• Kanal Sayısı: 136 dijital giriş kanalı (34 kanal × 4 pod).

• Zamanlama (Timing) Örnekleme Hızı: 2 GHz maksimum.

• Durum (State) Örnekleme Hızı: 200 MHz maksimum senkron örnekleme.

• Bellek Derinliği: 16 M örnek (16M Depth).

• Veri Toplama Teknolojisi: MagniVu™ yüksek çözünürlüklü veri yakalama.

• MagniVu Çözünürlüğü: 500 ps zaman çözünürlüğü.

• Bağlantı Tipi: 8 adet yüksek yoğunluklu mantık analizörü prob konnektörü (4 pod), Tektronix P6800 serisi problarla uyumlu.

• Desteklenen Ana Sistem: Tektronix TLA700 Serisi Mantık Analizörleri.

• Tetikleme Özellikleri: Edge, Pattern, State, Timing, Sequence, Glitch, Transition, Timeout ve gelişmiş çok seviyeli donanımsal tetikleme.

• Analiz Özellikleri: Zamanlama analizi, durum analizi, paralel veri yolu (Bus) analizi, olay sıralama (Sequence), hata ayıklama (Debug) ve protokol doğrulama.

• LED Durum Göstergeleri: READY, ACCESSED, ARM'D ve TRIG'D durum göstergeleri.

• Veri Yakalama: MagniVu™ teknolojisi ile yüksek çözünürlüklü kısa süreli kayıt ve 16 M örnek derin bellek desteği.

• Modül Yapısı: Takılabilir (Plug-in) mantık analizörü modülü.

• Uyumlu Problar: Tektronix P6800 serisi yüksek yoğunluklu mantık analizörü probları.

• Öne Çıkan Teknik Avantajlar: 136 kanal eş zamanlı analiz, 2 GHz zamanlama örnekleme hızı, 200 MHz durum örnekleme hızı, 16 M örnek derin bellek, MagniVu™ yüksek çözünürlüklü veri yakalama teknolojisi ve gelişmiş donanımsal tetikleme özellikleri.
