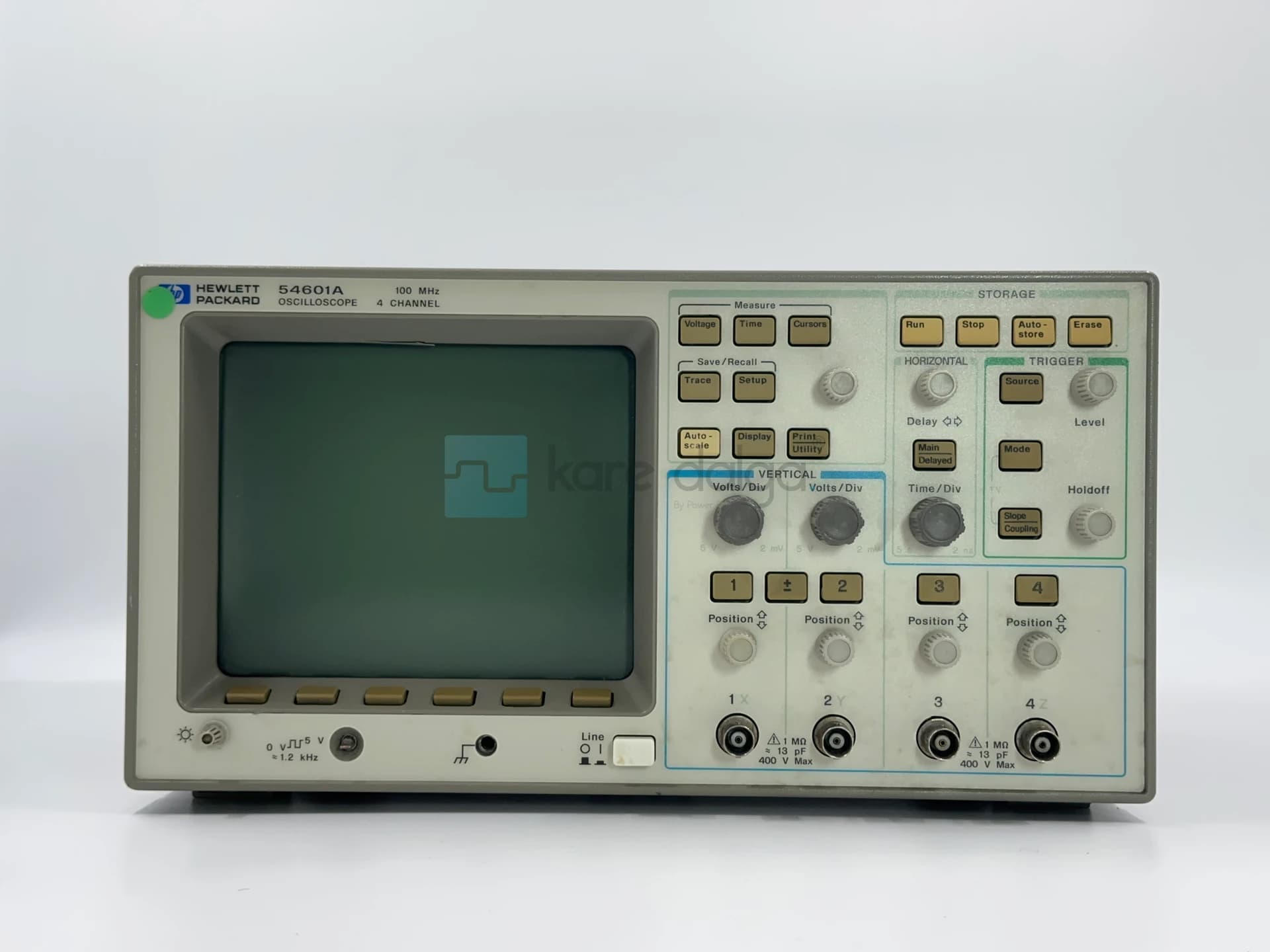

Hp 54601a 4 Kanal 100 Mhz 20 Ms/s Dijital Osiloskop

Hp 54601a 4 Kanal 100 Mhz 20 Ms/s Dijital Osiloskop Teknik Özellikleri

• Bant Genişliği (Bandwidth): 100 MHz

• Kanal Sayısı: 4 Analog Kanal (Kanallar ön panelde 1, 2, 3 ve 4 olarak yer alır)

• Maksimum Örnekleme Oranı: Kanal başına 20 MS/s (MegaSamples per second)

• Dikey Çözünürlük (Vertical Resolution): 8-bit

• Dikey Hassasiyet Aralığı: Kanal 1 ve 2 için 2 mV/div ile 5 V/div arası; Kanal 3 ve 4 için ise sabit 0.1 V/div veya 0.5 V/div seçeneği

• Zaman Tabanı Aralığı (Time Base): 2 ns/div ile 5 s/div arası

• Hafıza Derinliği (Record Length): Kanal başına 4.000 nokta (4k)

• Giriş Empedansı: 1 MΩ || ~13 pF (Maksimum giriş gerilimi 400 V Max)

• Ekran Tipi: Klasik CRT (Katot Işınlı Tüp) vektör ekranı

• Otomatik Ölçüm Fonksiyonları: Frekans, periyot, Vpp, Vmin, Vmax, Vavg, Vrms, görev süresi (duty cycle), yükselme ve düşme süreleri

• Tetikleme (Trigger) Modları: Edge (Kenar), TV (Video) ve harici kaynak tetikleme seçenekleri

• Bağlantı ve Genişleme Yuvası: Arka panelinde opsiyonel modüller yardımıyla HP-IB (GPIB) veya RS-232 seri arayüz üzerinden bilgisayar bağlantısı ve yazıcı çıktısı alma desteği

• Boyutlar & Ağırlık: 322 mm x 172 mm x 417 mm / Yaklaşık 6.2 kg ağırlık
