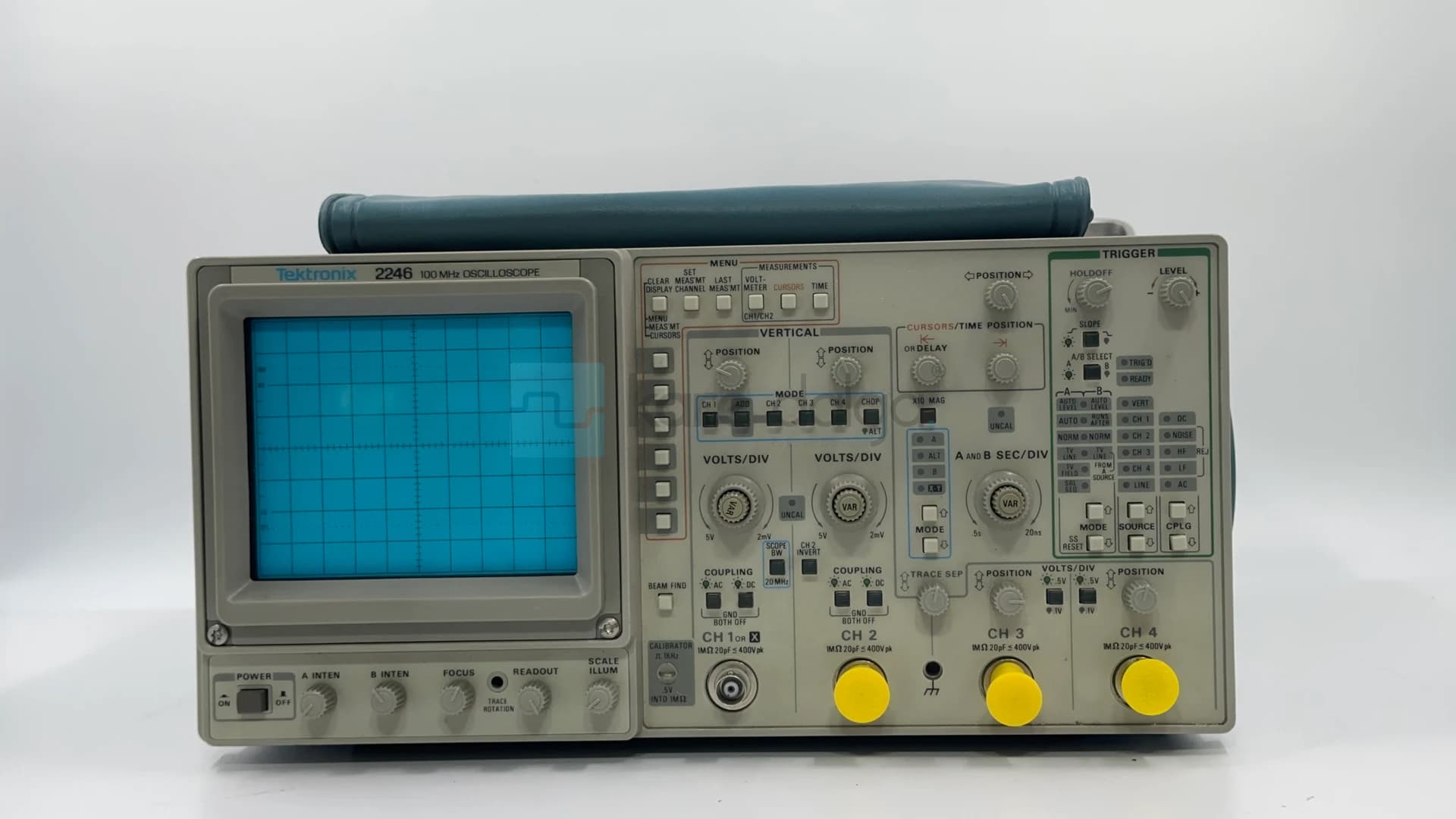

Tektronix 2246 – 4 Kanal 100 Mhz 3.5 Ns Analog Osiloskop

Tektronix 2246 – 4 Kanal 100 MHz 3.5 ns Analog Osiloskop Teknik Özellikleri

• Bant Genişliği (Bandwidth): 100 MHz donanımsal frekans desteği

• Kanal Sayısı: 4 bağımsız analog giriş kanalı (CH 1, CH 2, CH 3 ve CH 4)

• Yükselme Süresi (Rise Time): Tüm ana giriş kanallarında 3.5 nanosaniye (ns) veya daha kısa yükselme süresi

• Düşey Duyarlılık (Vertical Sensitivity): Kanal 1 ve Kanal 2 için bölme başına 2 mV ile 5 V arası; Kanal 3 ve Kanal 4 için 0.1 V ve 0.5 V sabit kademeler

• Zaman Tabanı Hızı (Sweep Speed): X10 büyütme (magnifier) ile bölme başına 5 nanosaniyeye (5 ns/div) kadar ulaşabilen gelişmiş yatay hız çözünürlüğü

• Giriş Empedansı: Standart test probları ve zayıflatıcılar ile tam uyumlu 1 MΩ (20 pF paralel kapasitans ile) giriş yapısı

• Maksimum Giriş Voltajı: Tüm kanallarda güvenli çalışma için 400 V (DC + Peak AC) maksimum giriş limiti

• Ölçüm Entegrasyonu (Smart Cursors): Voltaj (giriş seviyesi, tepe değerleri) ve zaman parametrelerini anlık hesaplayan akıllı imleç (cursor) menüleri

• Ekran ve Okuma Özellikleri: Seçilen ölçüm sonuçlarını, kanal ayarlarını ve menüleri doğrudan gösteren dahili ekran üzeri okuma (CRT Readout) teknolojisi

• Tetikleme Modları (Triggering): Kararlı sinyal kilitleme sağlayan otomatik seviye (Auto Level), Normal, Single Sweep ve gelişmiş TV (Line/Field) tetikleme seçenekleri
