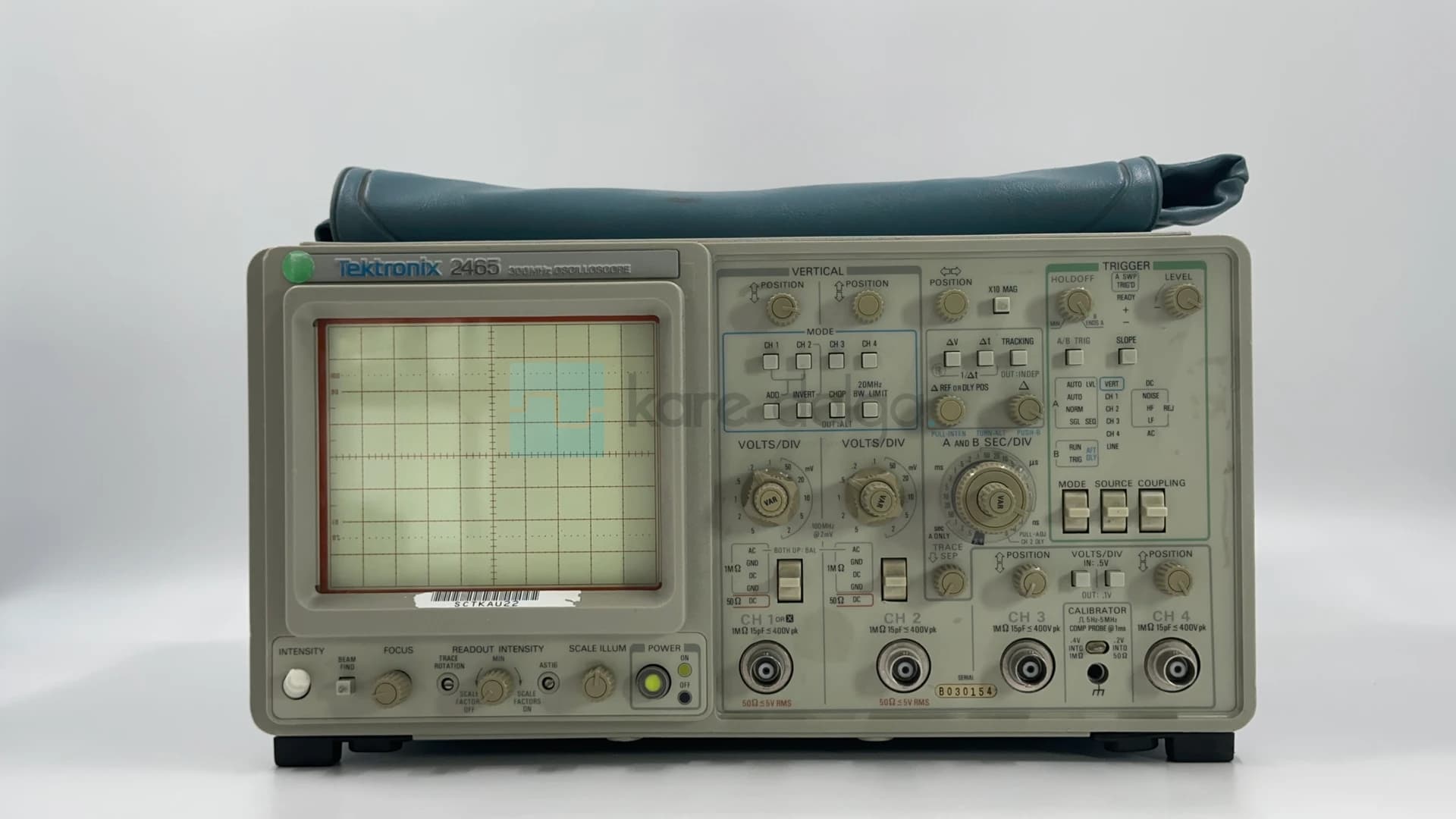

Tektronix 2465 – 4 Kanal 300 Mhz 1.17 Ns Analog Osiloskop

Tektronix 2465 – 4 Kanal 300 MHz 1.17 ns Analog Osiloskop Teknik Özellikleri

• Bant Genişliği (Bandwidth): 300 MHz donanımsal bant genişliği

• Kanal Sayısı: 4 bağımsız analog giriş kanalı

• Yükselme Süresi (Rise Time): Tüm kanallarda 1.17 nanosaniye (ns) veya daha kısa yükselme süresi

• Yatay Tarama Hızı (Sweep Speed): X10 büyütme (magnifier) ile bölme başına 500 pikosaniyeye (500 ps/div) kadar yatay hız çözünürlüğü

• Düşey Duyarlılık (Vertical Sensitivity): Kanal 1 ve Kanal 2 için bölme başına 2 mV ile 5 V arası; Kanal 3 ve Kanal 4 için 100 mV ve 1 V sabit kademeler

• Giriş Empedansı: Seçilebilir 1 MΩ (15 pF paralel kapasitans ile) veya yüksek frekans uyumluluğu için korumalı 50 Ω giriş empedansı

• Maksimum Giriş Voltajı: 1 MΩ giriş için 400 V (DC + Peak AC); 50 Ω giriş için 5 Vrms limit güvencesi

• Ekran Özellikleri ve Okuma: Dahili ekran üzeri okuma (CRT Readout) teknolojisi ile voltaj, zaman ve frekans parametrelerinin anlık takibi

• Tetikleme Modları (Triggering): 500 MHz frekans seviyesine kadar kararlı tetikleme sağlayan gelişmiş AUTO LEVEL, NORM, SINGLE SWEEP ve TV modları

• Gecikmeli Tarama (Delayed Sweep): Hassas zamanlama analizleri ve dalga şekli büyütme işlemleri için bağımsız kontrol edilebilen çift zaman tabanlı (A ve B) tarama mimarisi
