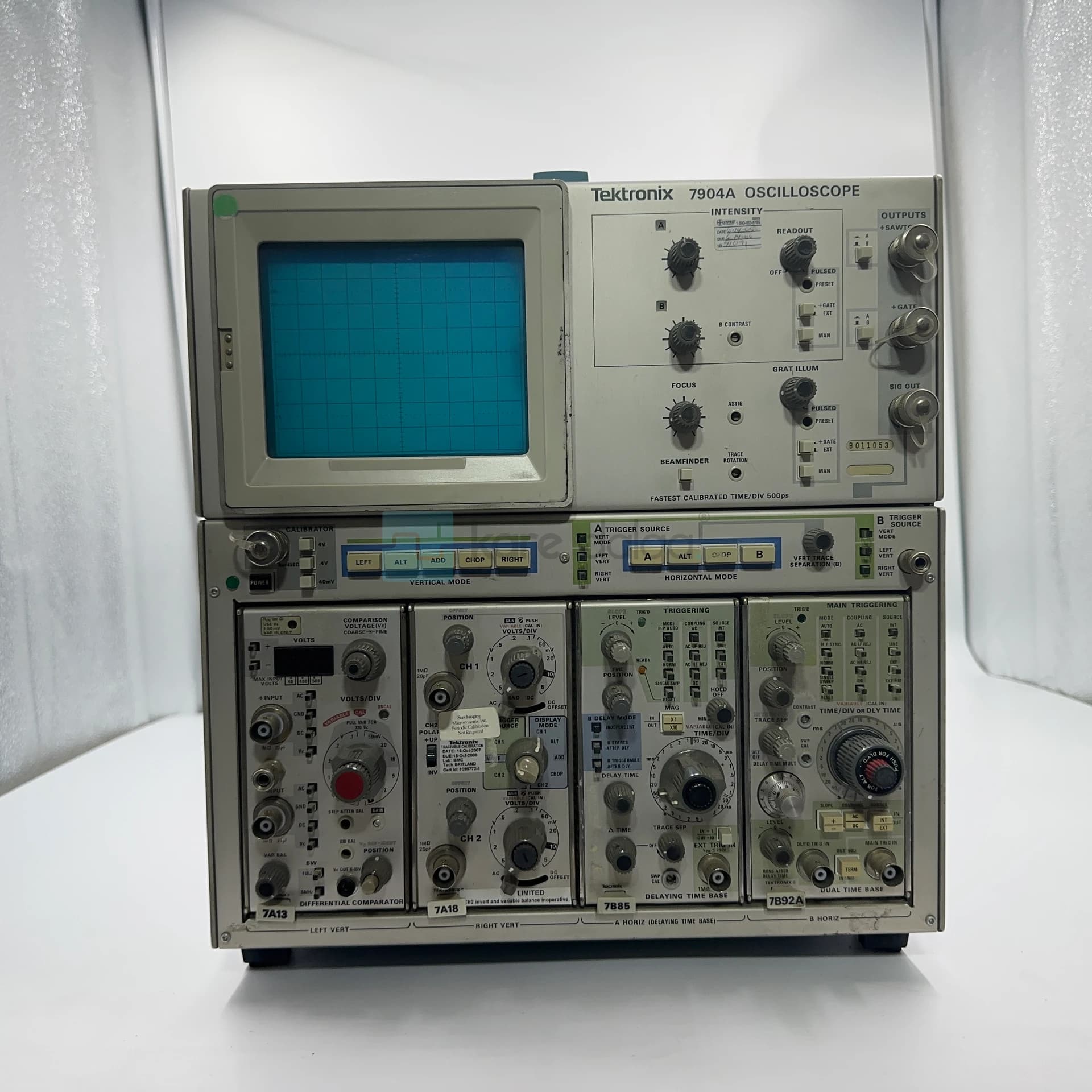

Tektronix 7904a – 4 Modüler Kanal 500 Mhz 500 Ps Analog Osiloskop

Tektronix 7904A + 7A13 + 7A18 + 7B85 + 7B92A Modülleri – 4 Kanal 500 MHz 500 ps Modüler Analog Osiloskop Teknik Özellikleri

Ürüne Ait Modüller

• Tektronix 7A13 Differential Comparator: Hassas sinyal karşılaştırmaları, diferansiyel ölçümler ve yüksek DC offset kararlılığı sunan dikey amplifikatör modülü.

• Tektronix 7A18 Dual Trace Amplifier: İki bağımsız analog giriş kanalı sağlayan, kademeli voltaj ölçeklendirmeli dikey amplifikatör modülü.

• Tektronix 7B85 Delaying Time Base: Çift zaman tabanlı gecikmeli tarama ölçümleri için Delta Time (Δ TIME) özellikli yatay zaman tabanı modülü.

• Tektronix 7B92A Dual Time Base: Gelişmiş tetikleme modlarına sahip, yüksek frekanslı sinyal takipleri için optimize edilmiş çift zaman tabanı modülü.

• Bant Genişliği (Bandwidth): Şasi düzeyinde 500 MHz donanımsal ana frekans desteği.

• Mevcut Kanal Sayısı: Sistemde takılı olan amplifikatör modülleri üzerinden aktif 3 dikey analog giriş kanalı.

• Yatay Zaman Tabanı Çözünürlüğü: En yüksek kalibre edilmiş tarama hızında bölme başına 500 pikosaniye (500 ps/div) yatay zaman çözünürlüğü.

• Dikey Modlar (Vertical Modes): Takılı dikey modüller arası esnek izleme için LEFT, ALT, ADD, CHOP ve RIGHT çoklu sinyal kombinasyonları.

• Yatay Modlar (Horizontal Modes): Gelişmiş çift zaman tabanlı gecikmeli sinyal analizleri için A, ALT, CHOP ve B bağımsız tarama kontrolleri.

• Ekran ve Okuma Özellikleri: Geniş ekranlı yüksek çözünürlüklü analog CRT ekran yapısı ve modül kademe değerlerini anlık gösteren dahili ekran üzeri okuma (CRT Readout) teknolojisi.

• Sinyal ve Kalibratör Çıkışları: Ön panel üzerinde yer alan hassas genlikli referans kalibratör çıkışı ile +SAWTOOTH, +GATE ve SIG OUT harici bağlantı terminalleri.

• Ekran Kontrolleri: Net sinyal takibi için ön panele konumlandırılmış bağımsız Focus, Astigmatism, Trace Rotation ve Beamfinder işlevleri.
