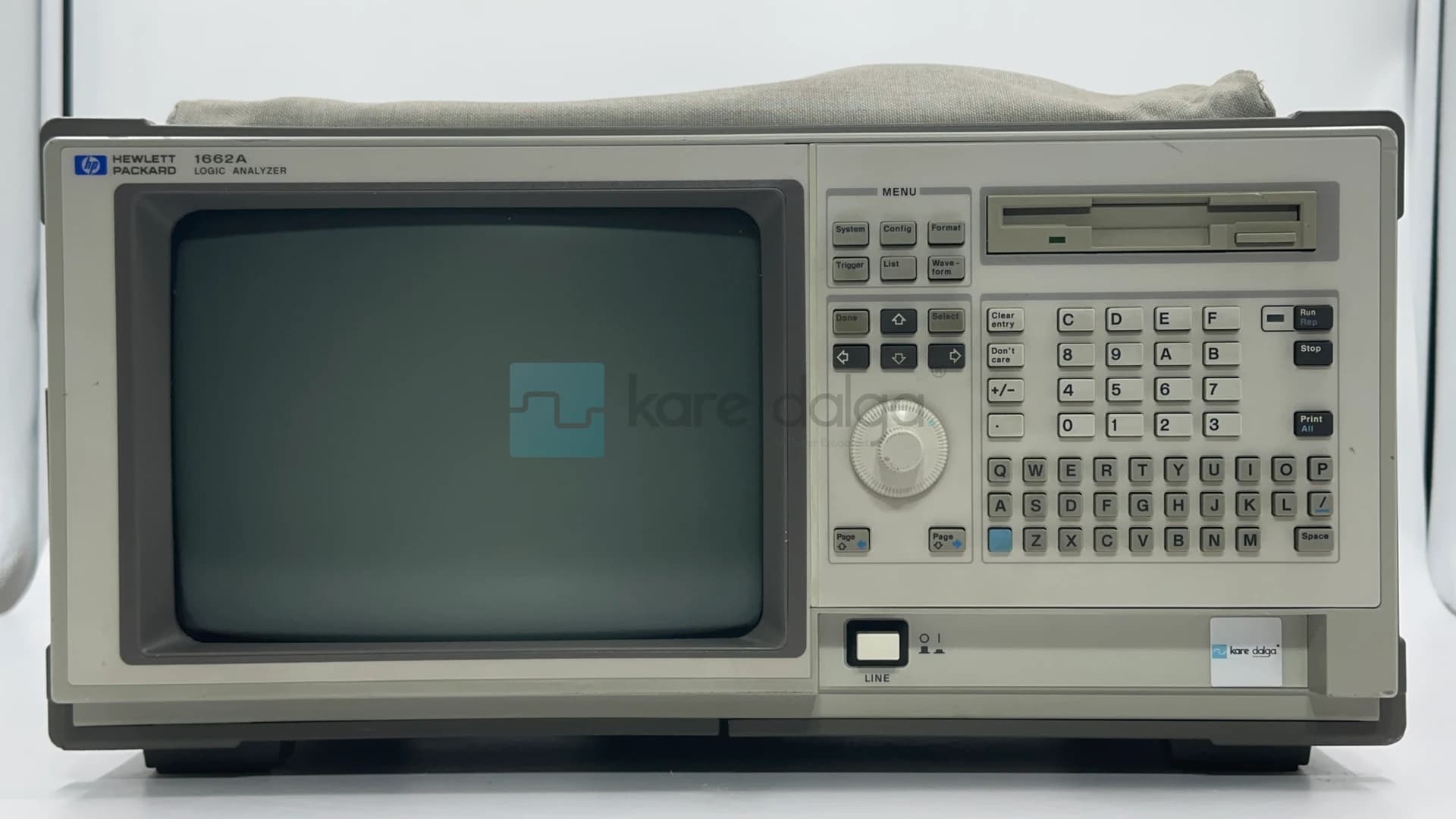

Hp 1662a – 68 Kanal 500 Mhz Mantık Analizörü

HP 1662A – 68 Kanal 500 MHz Mantık Analizörü (Logic Analyzer) Teknik Özellikleri

• Kanal Sayısı: 68 kanallı mantık analizi kapasitesi (64 adet veri kanalı ve 4 adet saat/veri kanalı)

• Zamanlama Analizi Hızı (Timing Speed): Tüm kanallarda eş zamanlı olarak 250 MHz; yarım kanal (half-channel) modunda 500 MHz geleneksel zamanlama analizi

• Glitch Yakalama Yeteneği: Tüm kanallarda sinyal anomalilerini ve glitch gürültülerini tespit etmek için 125 MHz hızında bağımsız yakalama mimarisi

• Durum Analizi Hızı (State Speed): Dijital veri akışlarını senkronize şekilde takip etmek için en yüksek 100 MHz çalışma frekansı

• Hafıza Derinliği (Memory Depth): Karmaşık dijital durum kayıtlarını kayıpsız saklamak amacıyla kanal başına standart 4 KB derinlik

• Ekran Özellikleri: Dalga şekillerini, durum listelerini ve kurulum menülerini göstermek için entegre yüksek çözünürlüklü 9 inç monokrom CRT ekran

• Veri Depolama Yapısı: Ön panelde yer alan dahili 3.5 inç DOS uyumlu disket sürücüsü (Floppy Disk Drive) ile kolay veri yedekleme ve kurulum yükleme avantajı

• Gelişmiş Tetikleme (Triggering): Dijital sistemlerdeki karmaşık yazılımsal ve donanımsal hataları yakalamak için tasarlanmış 12 seviyeli ardışık durum tetikleme mekanizması

• Bağlantı ve Uzaktan Kontrol: Otomasyon sistemleri ve bilgisayar yazılımları ile veri aktarımı sağlamak için dahili HP-IB (GPIB) ve RS-232-C seri iletişim portları
